20T 40T 90T पाइपलाइन पाइपलाइनर लिफ्टिंग बूम के साथ निर्माण प्रौद्योगिकी में नवीनतम

उत्पाद विवरण

उत्पत्ति के प्लेस: जियांगसू, चीन

ब्रांड नाम: WINCOO

भुगतान और शिपिंग की शर्तें

मूल्य: $205,800.00/sets 1-99 sets

सबसे अच्छी कीमत प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता देना:

स्थिति:	नया	वारंटी:	1 वर्ष
लागू उद्योग:	विनिर्माण संयंत्र, निर्माण कार्य	वजन (किग्रा):	22000
शोरूम स्थान:	कोई नहीं	वीडियो आउटगोइंग-निरीक्षण:	प्रदान किया गया
मशीन परीक्षण रिपोर्ट:	प्रदान किया गया	विपणन प्रकार:	साधारण उत्पाद
मुख्य घटकों की गारंटी:	1 वर्ष	प्रमुख घटक:	पीएलसी, इंजन, मोटर, पंप
विक्रय की ख़ास ख़ूबी:	उच्च परिचालन दक्षता	उत्पाद का नाम:	पाइप का लेयर
आवेदन:	पाइपलाइन निर्माण मशीनरी	बिक्री के बाद सेवा प्रदान की जाती है:	वीडियो समर्थन

स्थिति:	नया
वारंटी:	1 वर्ष
लागू उद्योग:	विनिर्माण संयंत्र, निर्माण कार्य
वजन (किग्रा):	22000
शोरूम स्थान:	कोई नहीं
वीडियो आउटगोइंग-निरीक्षण:	प्रदान किया गया
मशीन परीक्षण रिपोर्ट:	प्रदान किया गया
विपणन प्रकार:	साधारण उत्पाद
मुख्य घटकों की गारंटी:	1 वर्ष
प्रमुख घटक:	पीएलसी, इंजन, मोटर, पंप
विक्रय की ख़ास ख़ूबी:	उच्च परिचालन दक्षता
उत्पाद का नाम:	पाइप का लेयर
आवेदन:	पाइपलाइन निर्माण मशीनरी
बिक्री के बाद सेवा प्रदान की जाती है:	वीडियो समर्थन

20T 40T 90T पाइपलाइन पाइपलाइनर लिफ्टिंग बूम के साथ निर्माण प्रौद्योगिकी में नवीनतम

WINCOO ENGINEERING CO.,LTD

HGY पाइपलेयर का उपयोग मुख्य रूप से पाइपलाइन निर्माण में पाइप उठाने के संचालन के लिए किया जाता है, जैसे पाइप परिवहन, पाइप बिछाना, असेंबली और ट्रेंचिंग। पाइपलेयर चेसिस परिपक्व उत्खनन चेसिस प्रौद्योगिकी के आधार पर विकसित एक विशेष हाइड्रोलिक चेसिस है। यात्रा प्रणाली हाइड्रोस्टैटिक ट्रांसमिशन मोड को अपनाती है, जो स्टार्ट और स्टॉप पर कम प्रभाव डालती है, और इन-सीटू स्टीयरिंग का एहसास कर सकती है; उठाने की प्रणाली पूर्ण हाइड्रोलिक ट्रांसमिशन को अपनाती है, जिसमें स्थिर ट्रांसमिशन और अच्छा माइक्रो मोशन प्रदर्शन होता है। पारंपरिक बुलडोजर चेसिस पाइपलेयर की तुलना में, इसके स्पष्ट तकनीकी और अनुप्रयोग लाभ हैं।

HGY पाइपलेयर -20 ℃ ~ +50 ℃ के कार्य वातावरण, 3000 मीटर से नीचे की ऊंचाई, हवा में 5% से कम रेत और धूल वाले वातावरण और बारिश, बर्फ और कोहरे जैसे सभी प्रकार के मौसम के अनुकूल हो सकता है; 30 डिग्री के रैंप पर सुरक्षित और विश्वसनीय रूप से संचालित करने में सक्षम हों।
HGY पाइपलेयर में उचित डिजाइन, कॉम्पैक्ट संरचना, आसान प्रेषण, स्थानांतरण और परिवहन है, और यह
रेलवे परिवहन और स्व-क्रॉलिंग फ्लैट ट्रेलर परिवहन की आवश्यकताओं को पूरा कर सकता है। निर्माण स्थल और सामान्य सड़क संचालन के अनुकूल।

1, चेसिस एएसएस
2, लिफ्टिंग एएसएस
3, कैब एएसएस
4, इंजन एएसएस
5, काउंटरवेट एएसएस
6, हाइड्रोलिक सिस्टम एएसएस

उत्पाद पैरामीटर

मॉडल					HGY20	HGY40	HGY70	HGY90
अधिकतम उठाने की क्षमता					25t	45.7t	70t	90t
रेटेड उठाने की क्षमता					21.25t	38.25t	59.5t	76.5t
ऑपरेटिंग वजन (लगभग)					22t	35t	49t	55t
मुख्य उपकरण के लिए शिपिंग रूपरेखा आयाम (LWH)					4150×3050×3250 (मिमी)	4855×3384×3270 (मिमी)	5630×3400×3540 (मिमी)	5630×3436×3540 (मिमी)
मुख्य उपकरण के लिए शिपिंग वजन					21.5t	26t	37.5t	38.9t
औसत जमीन का दबाव					76.4KPa	85.2KPa	87.3KPa	86.6KPa
न्यूनतम ग्राउंड क्लीयरेंस					480mm	490mm	550mm	550mm
अधिकतम ग्रेडबिलिटी					25°	25°	25°	25°
लागू वातावरण					-50℃ ~+65℃	-50℃ ~+65℃	-50℃ ~+65℃	-50℃ ~+65℃
इंजन	मॉडल			SHANGCHAI SV11CB	CUMMINS NT855-C280	CUMMINS NT855-C280	CUMMINS NT855-C280
		रेटेड पावर			120KW	169KW	239KW	257KW1850rpm
		रेटेड रोटरी स्पीड			1850rpm	2000rpm	2000rpm	2000rpm
चलने की प्रणाली	ऑपरेशन मोड			जॉयस्टिक	जॉयस्टिक	जॉयस्टिक	जॉयस्टिक
		सैद्धांतिक गति	आगे (शिफ्ट2)	3.29/5.28 किमी/घंटा	3.6/6.6 किमी/घंटा	3.6/6.6 किमी/घंटा	3.6/6.6 किमी/घंटा
		सैद्धांतिक गति		पीछे (शिफ्ट2)	4.28/7.59 किमी/घंटा	4.3/7.7 किमी/घंटा	4.4/7.8 किमी/घंटा	4.4/7.8 किमी/घंटा
		जमीन पर ट्रैक की लंबाई			2635mm	3050mm	3620mm	3620mm
		ट्रैक की चौड़ाई			560mm	660mm	760mm	760mm
		ट्रैक रोलर्स की संख्या			7×2	7×2	9×2	9×2
क्रेन प्रणाली	रेंज फॉर्म			तार रस्सी लुफ़िंग फॉर्म	तार रस्सी लुफ़िंग फॉर्म	तार रस्सी लुफ़िंग फॉर्म	तार रस्सी लुफ़िंग फॉर्म
		ऑपरेटिंग मोड			हाइड्रोलिक नियंत्रण हैंडल	हाइड्रोलिक नियंत्रण हैंडल	हाइड्रोलिक नियंत्रण हैंडल	हाइड्रोलिक नियंत्रण हैंडल
		क्रेन लिंक	क्रेन लिंक की लंबाई	6000mm	7500/8500mm	7600/8600mm	8600/9600mm
		क्रेन लिंक		अधिकतम उठाने की ऊंचाई	4909mm	6100/7050mm	6100/7050mm	7050/9600mm
		क्रेन लिंक लुफ़िंग कोण			0~85°	0~86°	0~86°	0~86°
		हुक गति (छह से आठ बार)			0~12.0m/min	0~6.2 m/min	0~7.0 m/min	0~7.0 m/min
		उठाने का समय (चार से पांच बार)			25s	20s	32s	40s

उत्पाद की विशेषताएं

I. चेसिस असेंबली विशेषताएं

1, हाइड्रोलिक उत्खनन चेसिस तकनीक, उच्च शक्ति पाइपलेयर विशेष चेसिस को अपनाएं, विश्वसनीय गुणवत्ता के साथ।

2, तीन रिब या डबल रिब क्रॉलर, नौ समूहों के सहायक पहिये, और अधिकतम 30 डिग्री का चढ़ाई कोण।

3, मुख्य पंप, स्लीविंग मोटर और ट्रैवलिंग मोटर हाइड्रोलिक सिस्टम के विश्वसनीय संचालन को सुनिश्चित करने के लिए जर्मन रेक्सरोथ ब्रांड को अपनाते हैं।

4, मुख्य वाल्व पूर्ण इलेक्ट्रिक नियंत्रण समाधान को अपनाता है, जो सुचारू रूप से संचालित हो सकता है और सटीक अनुकूलन का एहसास कर सकता है।

5, उठाने के दौरान पूरी मशीन में पर्याप्त कठोरता सुनिश्चित करने के लिए, चलने वाले फ्रेम और वाहन फ्रेम के बीच उच्च शक्ति कनेक्शन संरचना को अपनाएं।

6, बढ़े हुए गेज डिज़ाइन के साथ, पूरी मशीन की स्थिरता में सुधार, साइड लोडिंग स्थिति के लिए अधिक उपयुक्त।

7, 9 सहायक रोलर्स प्रत्येक तरफ वितरित किए जाते हैं, जिसमें बड़ी भार वहन क्षमता, उच्च तापमान प्रतिरोध और कठोर कार्य स्थिति के लिए अनुकूलन क्षमता होती है।

II। ड्राइविंग सिस्टम का सुरक्षित और विश्वसनीय ब्रेकिंग

1, हाइड्रोस्टैटिक ट्रांसमिशन मोड को अपनाएं, स्टार्ट और स्टॉप में कम प्रभाव के साथ, और इन-सीटू स्टीयरिंग का एहसास कर सकते हैं।
2, जब ऑपरेटर ड्राइविंग लीवर जारी करता है, तो पार्किंग सुरक्षा सुनिश्चित करने के लिए ड्राइविंग मोटर का ब्रेक स्वचालित रूप से बंद हो जाता है।
3, उच्च गति और कम गति गियर स्विचिंग के माध्यम से, उच्च गति आंदोलन और कम गति रेंगना प्राप्त कर सकते हैं।

III। उठाने की सुरक्षा सुनिश्चित करने के लिए सुरक्षा उपकरण पूरा करें

1, इलेक्ट्रो-हाइड्रोलिक बूम लिमिट डिवाइस बूम की उठाने की सीमा स्थिति को मज़बूती से सीमित कर सकता है, बूम को खींचने और मोड़ने की दुर्घटना को रोकने के लिए।

2, हुक का एंटी-ओवरवाइंडिंग डिवाइस हुक को सीमा स्थिति से ऊपर उठने से रोकता है, हुक और स्टील वायर रस्सी को नुकसान से बचाने के लिए।

3, सुरक्षित लोड इंडिकेटर (टॉर्क लिमिटर) यह सुनिश्चित करता है कि उपकरण हमेशा रेटेड लोड के भीतर काम करता है और कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करता है।

IV। इंजन

1, कमिंस इंजन को अपनाएं, अद्वितीय पीटी ईंधन प्रणाली और टर्बोचार्जिंग से लैस।

2, कमिंस इंजन के कई स्पष्ट लाभ हैं, जैसे। हल्का वजन, उच्च शक्ति, बड़ा टॉर्क, कम ईंधन की खपत और सरल रखरखाव।

V। सेंट्रल स्लीविंग सपोर्ट मैकेनिज्म

1, सेंट्रल स्लीविंग सपोर्ट मैकेनिज्म की उच्च विश्वसनीयता।

2, विशेष प्रबलित स्लीविंग सपोर्ट को अपनाएं, जो अधिक टॉर्क और लोड सहन कर सकता है।

VI। उठाने की प्रणाली

1, उठाने की प्रणाली पूर्ण हाइड्रोलिक ट्रांसमिशन को अपनाती है, जिसमें स्थिर ट्रांसमिशन और अच्छा माइक्रो मोशन प्रदर्शन होता है।

2, लुफ़िंग विंच और वाइंडिंग विंच कम गति वाले उच्च टॉर्क मोटर द्वारा संचालित होते हैं; विंच लुफ़िंग और विंच की विश्वसनीय स्व-लॉकिंग सुनिश्चित करने के लिए सामान्य रूप से बंद ब्रेक से लैस है।

3, लुफ़िंग विंच और वाइंडिंग विंच का मोटर तेल इनलेट अमेरिका की सन कंपनी द्वारा निर्मित उच्च गुणवत्ता वाले बैलेंस वाल्व से लैस है ताकि यह सुनिश्चित किया जा सके कि रेटेड लोड के तहत कोई मुफ्त गिरावट न हो।

4, स्टील वायर रस्सी लुफ़िंग को अपनाएं, और बेहतर माइक्रो कंट्रोल के साथ, कई दर चरखी ब्लॉक के उपयोग के माध्यम से शुरू और रोकने के प्रभाव को कम किया जा सकता है।

VII। सरल और सुविधाजनक संचालन

1, पूरी मशीन उठाने और रोटेशन को कई कोणों से अनुकूलित करने के लिए पूरी तरह से इलेक्ट्रिक नियंत्रण समाधान को अपनाती है, जिसमें तेज स्टार्ट-अप प्रतिक्रिया, हल्का, लचीला और विश्वसनीय संचालन होता है।

2, उठाने की प्रणाली इटली एचसी ब्रांड, एक सार्वभौमिक इलेक्ट्रिक नियंत्रण पायलट हैंडल के माध्यम से बूम एक्सटेंशन और हुक उठाने की कार्रवाई को नियंत्रित करती है।

3, प्लेटफॉर्म रोटेशन एक इलेक्ट्रिक पायलट हैंडल द्वारा नियंत्रित होता है, लचीला और विश्वसनीय।

4, इलेक्ट्रॉनिक पायलट नियंत्रण और हाइड्रोलिक ट्रांसमिशन का सही संयोजन, तेज और माइक्रो मोशन के दो नियंत्रण मोड के साथ, उठाने के संचालन को बेहतर माइक्रो मोशन बनाता है, और अच्छी स्थिति में माइक्रो मोशन सटीकता 2 मिमी है।

VIII। मजबूत अनुकूलन क्षमता

-20 ℃ ~ +50 ℃, 3000 मीटर से नीचे की ऊंचाई और उच्च धूल के वातावरण में काम करने में सक्षम हों।

IX। ऑपरेशन स्पेस का मानवीकरण

1, विशाल स्थान और विस्तृत दृष्टि के साथ ऑपरेशन कैब; हाइड्रोलिक शॉक-एब्जॉर्बिंग और सस्पेंडेड सीटों को अपनाएं; अधिक आरामदायक ड्राइविंग।

2, हाइड्रोलिक सिस्टम पायलट नियंत्रण मोड को अपनाता है, स्थिर और विश्वसनीय।

3, एयर कंडीशनिंग (एयर कूलर) से लैस

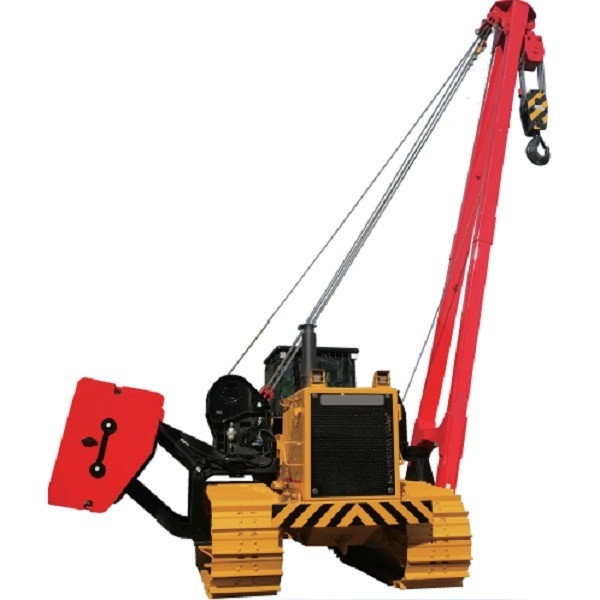

उत्पाद तस्वीरें
