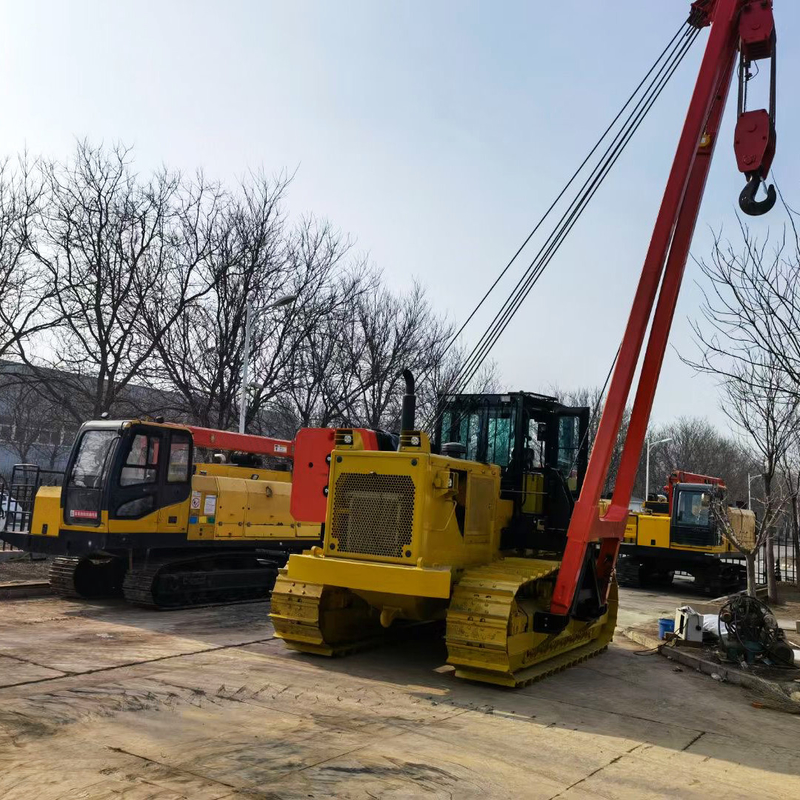

विनिर्माण संयंत्र उच्च परिचालन दक्षता 45 टन क्रॉलर हाइड्रोलिक साइडबूम पाइपलेयर

उत्पाद विवरण

उत्पत्ति के प्लेस: जियांगसू, चीन

ब्रांड नाम: WINCOO

भुगतान और शिपिंग की शर्तें

मूल्य: $205,800.00/sets 1-99 sets

सबसे अच्छी कीमत प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता देना:

स्थिति:	नया	वारंटी:	1 वर्ष
लागू उद्योग:	विनिर्माण संयंत्र, निर्माण कार्य	वजन (किग्रा):	22000
शोरूम स्थान:	कोई नहीं	वीडियो आउटगोइंग-निरीक्षण:	प्रदान किया गया
मशीन परीक्षण रिपोर्ट:	प्रदान किया गया	विपणन प्रकार:	साधारण उत्पाद
मुख्य घटकों की गारंटी:	1 वर्ष	प्रमुख घटक:	पीएलसी, इंजन, मोटर, पंप
विक्रय की ख़ास ख़ूबी:	उच्च परिचालन दक्षता	उत्पाद का नाम:	पाइप का लेयर
आवेदन:	पाइपलाइन निर्माण मशीनरी	बिक्री के बाद सेवा प्रदान की जाती है:	वीडियो समर्थन

स्थिति:	नया
वारंटी:	1 वर्ष
लागू उद्योग:	विनिर्माण संयंत्र, निर्माण कार्य
वजन (किग्रा):	22000
शोरूम स्थान:	कोई नहीं
वीडियो आउटगोइंग-निरीक्षण:	प्रदान किया गया
मशीन परीक्षण रिपोर्ट:	प्रदान किया गया
विपणन प्रकार:	साधारण उत्पाद
मुख्य घटकों की गारंटी:	1 वर्ष
प्रमुख घटक:	पीएलसी, इंजन, मोटर, पंप
विक्रय की ख़ास ख़ूबी:	उच्च परिचालन दक्षता
उत्पाद का नाम:	पाइप का लेयर
आवेदन:	पाइपलाइन निर्माण मशीनरी
बिक्री के बाद सेवा प्रदान की जाती है:	वीडियो समर्थन

विनिर्माण संयंत्र उच्च परिचालन दक्षता 45 टन क्रॉलर हाइड्रोलिक साइडबूम पाइपलेयर

WINCOO ENGINEERING CO., LTD

एचजीवाई पाइपलेयर का उपयोग मुख्य रूप से पाइपलाइन निर्माण में पाइप उठाने के संचालन के लिए किया जाता है, जैसे पाइप परिवहन, पाइप बिछाने, असेंबली और ट्रेंचिंग।पाइपलेयर चेसिस एक विशेष हाइड्रोलिक चेसिस है जो परिपक्व खुदाई चेसिस तकनीक के आधार पर विकसित किया गया है. यात्रा प्रणाली हाइड्रोस्टैटिक ट्रांसमिशन मोड को अपनाती है, स्टार्ट और स्टॉप पर छोटे प्रभाव के साथ, और इन-सिटो स्टीयरिंग का एहसास कर सकती है; लिफ्टिंग सिस्टम पूर्ण हाइड्रोलिक ट्रांसमिशन को अपनाता है,स्थिर ट्रांसमिशन और अच्छे माइक्रो मोशन प्रदर्शन के साथपारंपरिक बुलडोजर चेसिस पाइपलेयर की तुलना में, इसमें स्पष्ट तकनीकी और अनुप्रयोग लाभ हैं।

एचजीवाई पाइपलाइनर -20 °C ~ + 50 °C के कार्य वातावरण, 3000 मीटर से कम ऊंचाई, हवा में 5% से कम रेत और धूल वाले वातावरण और सभी प्रकार के मौसम जैसे बारिश के अनुकूल हो सकता है,बर्फ और कोहरा; 30 डिग्री के रैंप पर सुरक्षित और विश्वसनीय रूप से काम करने में सक्षम हो।
एचजीवाई पाइपलेयर का उचित डिजाइन, कॉम्पैक्ट संरचना, आसान डिस्पैचिंग, स्थानांतरण और परिवहन है और यह
रेल परिवहन और स्व-क्रॉलिंग फ्लैट ट्रेलर परिवहन की आवश्यकताओं को निर्माण स्थल और सामान्य सड़क संचालन के अनुकूल।

1, चेसिस गधा
2, उठाना गधा
3, टैक्सी गधा
4, इंजन गधा
5, काउंटरवेट गधा
6, हाइड्रोलिक प्रणाली

उत्पाद पैरामीटर

मॉडल					HGY20	HGY40	HGY70	HGY90
अधिकतम भारोत्तोलन क्षमता					25 टन	45.7t	70 टन	90 टन
नामित भारोत्तोलन क्षमता					21.25t	38.25t	59.5t	76.5t
परिचालन भार (लगभग)					22 टन	35 टन	49 टन	55 टन
मुख्य उपकरण के लिए शिपिंग रूपरेखा आयाम ((LWH)					4150×3050×3250 (मिमी)	4855×3384×3270 (मिमी)	5630×3400×3540 (मिमी)	5630×3436×3540 (मिमी)
मुख्य उपकरण के लिए शिपिंग वजन					21.5t	26 टन	37.5t	38.9t
औसत ग्राउंड दबाव					76.4KPa	85.2KPa	87.3KPa	86.6KPa
मि. ग्राउंड क्लीयरेंस					480 मिमी	490 मिमी	550 मिमी	550 मिमी
अधिकतम ग्रेडेबलता					25°	25°	25°	25°
लागू वातावरण					-50°C ~ +65°C	-50°C ~ +65°C	-50°C ~ +65°C	-50°C ~ +65°C
इंजन	मॉडल			शंघाई SV11CB	कमिंस NT855-C280	कमिंस NT855-C280	कमिंस NT855-C280
		नामित शक्ति			120 किलोवाट	169 किलोवाट	239 किलोवाट	257KW1850rpm
		नामित घूर्णन गति			१८५० आरपीएम	2000 रपीएम	2000 रपीएम	2000 रपीएम
चलने की प्रणाली	ऑपरेशन मोड			जॉयस्टिक	जॉयस्टिक	जॉयस्टिक	जॉयस्टिक
		सैद्धांतिक गति	आगे (शिफ्ट2)	3.29/5.28 किमी/घंटा	3.6/6.6 किमी/घंटा	3.6/6.6 किमी/घंटा	3.6/6.6 किमी/घंटा
		सैद्धांतिक गति		पीछे की ओर (शिफ्ट2)	4.28/7.59 किमी/घंटा	4.3/7.7 किमी/घंटा	4.4/7.8 किमी/घंटा	4.4/7.8 किमी/घंटा
		जमीन पर ट्रैक की लंबाई			2635 मिमी	3050 मिमी	3620 मिमी	3620 मिमी
		ट्रैक चौड़ाई			560 मिमी	660 मिमी	760 मिमी	760 मिमी
		ट्रैक रोलर्स की संख्या			7×2	7×2	9×2	9×2
क्रेन प्रणाली	रेंज फॉर्म			तार रस्सी लफिंग फॉर्म	तार रस्सी लफिंग फॉर्म	तार रस्सी लफिंग फॉर्म	तार रस्सी लफिंग फॉर्म
		ऑपरेटिंग मोड			हाइड्रोलिक नियंत्रण हैंडल	हाइड्रोलिक नियंत्रण हैंडल	हाइड्रोलिक नियंत्रण हैंडल	हाइड्रोलिक नियंत्रण हैंडल
		क्रेन लिंक	क्रेन लिंक की लंबाई	6000 मिमी	7500/8500 मिमी	7600/8600 मिमी	8600/9600 मिमी
		क्रेन लिंक		अधिकतम उठाने की ऊंचाई	4909 मिमी	6100/7050 मिमी	6100/7050 मिमी	7050/9600 मिमी
		क्रेन लिंक लफिंग कोण			0~85°	0~86°	0~86°	0~86°
		हुक की गति ((छह से आठ गुना)			0~12.0 मीटर/मिनट	0~6.2 मी/मिनट	0~7.0 मी/मिनट	0~7.0 मी/मिनट
		उठाने का समय ((चार से पांच गुना)			25	20 के दशक	32s	चालीस के दशक

उत्पाद की विशेषताएं

I. चेसिस की इकट्ठा करने की विशेषताएं

1, हाइड्रोलिक खुदाई मशीन चेसिस तकनीक, उच्च शक्ति पाइपलेयर विशेष चेसिस, विश्वसनीय गुणवत्ता को अपनाएं।

2, तीन रिब या डबल रिब क्रॉलर, समर्थन पहियों के नौ समूह, और अधिकतम 30° चढ़ाई कोण।

3, मुख्य पंप, घुमावदार मोटर और यात्रा मोटर पूरे वाहन की हाइड्रोलिक प्रणाली के विश्वसनीय संचालन को सुनिश्चित करने के लिए जर्मन रेक्स्रोथ ब्रांड को अपनाते हैं।

4, मुख्य वाल्व पूर्ण विद्युत नियंत्रण समाधान को अपनाता है, जो सुचारू रूप से संचालित हो सकता है और सटीक अनुकूलन का एहसास कर सकता है।

5, चलने वाले फ्रेम और वाहन फ्रेम के बीच उच्च-शक्ति कनेक्शन संरचना को अपनाएं ताकि यह सुनिश्चित हो सके कि पूरी मशीन में उठाने के दौरान पर्याप्त कठोरता हो।

6बढ़े हुए गेज डिजाइन के साथ, पूरी मशीन की स्थिरता में सुधार, साइड लोडिंग स्थिति के लिए अधिक उपयुक्त है।

7, 9 समर्थन रोलर्स को प्रत्येक पक्ष पर वितरित किया गया है, जिसमें बड़ी असर क्षमता, उच्च तापमान प्रतिरोध और कठोर कार्य परिस्थितियों में अनुकूलन क्षमता है।

II.ड्राइविंग सिस्टम की सुरक्षित और विश्वसनीय ब्रेकिंग

1, स्टार्ट और स्टॉप में छोटे प्रभाव के साथ हाइड्रोस्टैटिक ट्रांसमिशन मोड को अपनाएं, और इन-सिट स्टीयरिंग का एहसास कर सकते हैं।
2जब ऑपरेटर ड्राइविंग लीवर को छोड़ता है, तो ड्राइविंग मोटर का ब्रेक स्वचालित रूप से बंद हो जाता है ताकि पार्किंग सुरक्षा सुनिश्चित हो सके।
3, उच्च गति और कम गति गियर स्विचिंग के माध्यम से, उच्च गति आंदोलन और कम गति क्रॉप प्राप्त कर सकते हैं।

III.उठाने की सुरक्षा सुनिश्चित करने के लिए पूर्ण सुरक्षा उपकरण

1, इलेक्ट्रो-हाइड्रोलिक बूम लिमिट डिवाइस बूम को खींचने और मोड़ने की दुर्घटना को रोकने के लिए बूम की उठाने की सीमा स्थिति को विश्वसनीय रूप से सीमित कर सकता है।

2, हुक के ओवरवाइंडिंग विरोधी उपकरण हुक को सीमा स्थिति से ऊपर उठने से रोकता है, ताकि हुक और स्टील के तार रस्सी को क्षतिग्रस्त होने से रोका जा सके।

3, सुरक्षित भार सूचक (टॉर्क लिमिटर) यह सुनिश्चित करता है कि उपकरण हमेशा नामित भार के भीतर काम करे और कर्मियों और उपकरणों की सुरक्षा सुनिश्चित करे।

IV.इंजन

1, अद्वितीय पीटी ईंधन प्रणाली और टर्बोचार्जिंग से लैस कमिंस इंजन को अपनाएं।

2, कमिंस इंजन के कई स्पष्ट फायदे हैं, जैसे हल्के वजन, उच्च शक्ति, बड़ा टॉर्क, कम ईंधन की खपत और सरल रखरखाव।

वी.मध्य घुमावदार समर्थन तंत्र

1, केंद्रीय घुमावदार समर्थन तंत्र की उच्च विश्वसनीयता।

2, विशेष प्रबलित घुमावदार समर्थन को अपनाएं, जो अधिक टोक़ और भार सहन कर सकता है।

VI.लिफ्टिंग सिस्टम

1, लिफ्टिंग सिस्टम पूर्ण हाइड्रोलिक ट्रांसमिशन को अपनाता है, स्थिर ट्रांसमिशन और अच्छे माइक्रो मोशन प्रदर्शन के साथ।

2, लुफिंग विंच और वाइंडिंग विंच को कम गति वाले उच्च टोक़ वाले मोटर द्वारा चलाया जाता है; विंच को लुफिंग और विंच के विश्वसनीय स्व-लॉकिंग सुनिश्चित करने के लिए सामान्य रूप से बंद ब्रेक से लैस किया गया है।

3, लफिंग विंच और वाइंडिंग विंच के मोटर तेल इनलेट में अमेरिका सन कंपनी द्वारा निर्मित उच्च गुणवत्ता वाले संतुलन वाल्व से लैस है ताकि यह सुनिश्चित किया जा सके कि नामित भार के नीचे कोई मुक्त गिरावट न हो।

4, स्टील के तार रस्सी लुफिंग को अपनाएं, और बेहतर माइक्रो नियंत्रण के साथ बहु-दर पल्ली ब्लॉक के उपयोग के माध्यम से स्टार्टिंग और स्टॉपिंग प्रभाव को कम किया जा सकता है।

VII.सरल और सुविधाजनक संचालन

1, पूरी मशीन कई कोणों से उठाने और रोटेशन को अनुकूलित करने के लिए पूरी तरह से इलेक्ट्रिक नियंत्रण समाधान को अपनाती है, जिसमें तेजी से स्टार्ट-अप प्रतिक्रिया, प्रकाश, लचीला और विश्वसनीय संचालन होता है।

2, लिफ्टिंग सिस्टम इटली एचसी ब्रांड के एक सार्वभौमिक इलेक्ट्रिक कंट्रोल पायलट हैंडल के माध्यम से बूम एक्सटेंशन और हुक लिफ्टिंग एक्शन को नियंत्रित करता है।

3, प्लेटफार्म रोटेशन को इलेक्ट्रिक पायलट हैंडल द्वारा नियंत्रित किया जाता है, जो लचीला और विश्वसनीय है।

4, इलेक्ट्रॉनिक पायलट नियंत्रण और हाइड्रोलिक ट्रांसमिशन का सही संयोजन, तेज और माइक्रो गति के दो नियंत्रण मोड के साथ, लिफ्टिंग ऑपरेशन को बेहतर माइक्रो गति देता है,और सूक्ष्म गति सटीकता अच्छी स्थिति में 2 मिमी है.

आठवां।अनुकूलन क्षमता

- 20 °C ~ + 50 °C के वातावरण में, 3000 मीटर से कम ऊंचाई और उच्च धूल में काम करने में सक्षम होना।

IX.परिचालन क्षेत्र का मानवीकरण

1, विशाल स्थान और व्यापक दृष्टि के साथ संचालन केबिन; हाइड्रोलिक सदमे-अवशोषित और निलंबित सीटों को अपनाएं; अधिक आरामदायक ड्राइविंग।

2, हाइड्रोलिक प्रणाली पायलट नियंत्रण मोड को अपनाती है, स्थिर और विश्वसनीय।

3, एयर कंडीशनिंग से सुसज्जित (एयर कूलर)

उत्पाद तस्वीरें

विंकू इंजीनियरिंग कं, लिमिटेड (विंकू) पाइप निर्माण, टैंक निर्माण पर ग्राहक, निर्माताओं, ईपीसी/सी कंपनियों के लिए सबसे उपयुक्त समाधान/उपकरण लाने में लगी हुई हैपाइपलाइन निर्माणऔद्योगिक उत्पादन लाइनें, स्वच्छ ऊर्जा परियोजना और अन्य औद्योगिक क्षेत्र।

हमारी सेवाएँ और ताकत
हमारे पास परियोजना निष्पादन के लिए कम समय देने के लिए ग्राहकों का समर्थन करने के लिए व्यवहार्य समाधान प्रदान करने की क्षमता है,परियोजना निविदा के चरण के दौरान कम मानव-घंटे की लागत और अधिक कुशल निर्माण/निर्माण विधि और बेहतर गुणवत्ता.

ग्राहक की सुविधा/साइट स्थान उपलब्धता के आधार पर, हम परियोजना कार्यक्रम, गुणवत्ता,लागत और उत्पादकता सुनिश्चित करने के लिए उत्पादन की गति परियोजना की आवश्यकता के अनुरूप है.

परियोजना निष्पादन का समर्थन करने के लिए, हम विभिन्न उपभोग्य सामग्रियों, औजारों, उपकरणों/मशीनों से लेकर विशेष वस्तुओं तक परियोजना सामग्री की शीघ्र आपूर्ति करने के लिए अग्निशमन के रूप में काम करने के लिए हमेशा तैयार हैं।लचीलापन के साथ, हम आवश्यक आपूर्ति संसाधनों की तलाश करने के लिए चीन में खरीद एजेंट के रूप में कार्य करने के लिए भी प्रसन्न हैं।
