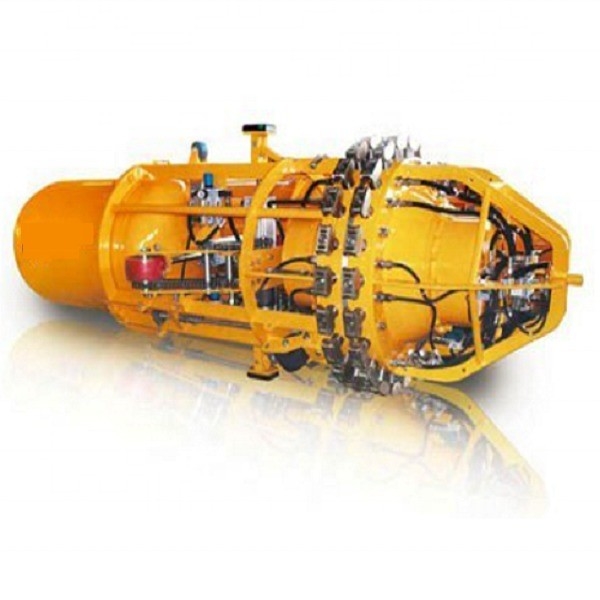

वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प

उत्पाद विवरण

Place of Origin: Jiangsu, China

ब्रांड नाम: WINCOO

भुगतान और शिपिंग की शर्तें

मूल्य: $18,600.00/sets >=1 sets

सबसे अच्छी कीमत प्राप्त करें
प्रमुखता देना:
स्थिति:
नया
मशीन का प्रकार:
रिवेटिंग मशीन
Weight (KG):
200
Video outgoing-inspection:
Provided
Machinery Test Report:
Provided
Marketing Type:
Ordinary Product
मुख्य घटकों की गारंटी:
1 वर्ष
Core Components:
PLC, Engine, Motor
Warranty:
1 Year
प्रमुख बिक्री बिंदु:
संचालित करने में आसान
लागू उद्योग:
विनिर्माण संयंत्र, निर्माण कार्य
Showroom Location:
None
उत्पाद का नाम:
पाइपलाइन मुखपत्र
आवेदन:
लंबी पाइपलाइन निर्माण मशीनरी
कीवर्ड:
क्लैंप
Color:
Customer Requirement
स्थिति:
नया
मशीन का प्रकार:
रिवेटिंग मशीन
Weight (KG):
200
Video outgoing-inspection:
Provided
Machinery Test Report:
Provided
Marketing Type:
Ordinary Product
मुख्य घटकों की गारंटी:
1 वर्ष
Core Components:
PLC, Engine, Motor
Warranty:
1 Year
प्रमुख बिक्री बिंदु:
संचालित करने में आसान
लागू उद्योग:
विनिर्माण संयंत्र, निर्माण कार्य
Showroom Location:
None
उत्पाद का नाम:
पाइपलाइन मुखपत्र
आवेदन:
लंबी पाइपलाइन निर्माण मशीनरी
कीवर्ड:
क्लैंप
Color:
Customer Requirement
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प

WINCOO ENGINEERING CO., LTD

विंकू इंजीनियरिंग कं, लिमिटेड (विंकू) पाइप निर्माण, टैंक निर्माण पर ग्राहक, निर्माताओं, ईपीसी/सी कंपनियों के लिए सबसे उपयुक्त समाधान/उपकरण लाने में लगी हुई हैपाइपलाइन निर्माण, औद्योगिक उत्पादन लाइनें, स्वच्छ ऊर्जा परियोजना और अन्य औद्योगिक क्षेत्र।
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 0
The pneumatic internal mouthpiece produced by our company is developed by absorbing advanced technology and experience of domestic and foreign products and combining with the construction characteristics of Chinese pipeline construction enterprisesसंपीड़ित हवा का उपयोग बिजली के रूप में, कोई प्रदूषण नहीं, विशेष रूप से उच्च पर्यावरण संरक्षण आवश्यकताओं के साथ जल पाइपलाइनों और तेल और प्राकृतिक गैस पाइपलाइनों के निर्माण के लिए उपयुक्त है।इसमें विश्वसनीय प्रदर्शन के फायदे हैं, मजबूत अनुकूलन क्षमता, त्वरित कार्रवाई, सटीक मिलान, कॉम्पैक्ट संरचना, सरल संचालन और सटीक रिक्ति समायोजन।उत्पाद की गुणवत्ता और प्रदर्शन अंतरराष्ट्रीय स्तर पर समान उत्पादों के साथ तुलनीय हो सकते हैं, जिसमें क्लीयरेंस प्रकार के वायवीय आंतरिक शामिल हैंमुखपत्र, तांबे के जूते के प्रकार के वायवीय आंतरिकमुखपत्र, नौसेना वायवीय आंतरिकमुखपत्र, घरेलू बाजार को रिक्त कर दिया।
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 1
उत्पाद की विशेषताएं
1.सरल संरचना और सुंदर रूप
2.हल्के वजन, तेज चलने की गति, मजबूत चढ़ाई क्षमता, कम गैस खपत
3.बड़े समर्थन, सटीक रिक्ति समायोजन, काफी निर्माण दक्षता में सुधार
4.वाल्व भागों आयात कर रहे हैं, संयुक्त स्टेनलेस स्टील सामग्री से बना है यह सुनिश्चित करने के लिए कि हवा मार्ग साफ है और संयुक्त प्रकार विश्वसनीय सील प्रदर्शन सुनिश्चित करने के लिए सी-प्रकार संरचना है
5.चलने के फ्रेम तकनीकी उपकरण के अनुसार सख्ती से निर्मित किया जाता है चलने के पहिया सेट के प्रदर्शन को सुनिश्चित करने और पूरी मशीन के प्रदर्शन में सुधार करने के लिए
6.विनिर्माण से लेकर स्थापना और चालू करने तक, पूरी मशीन को राष्ट्रीय मानकों और प्रक्रियाओं के अनुसार सख्ती से लागू किया जाता है,यह सुनिश्चित करना कि असंतुलन की मात्रा और रिक्ति समायोजन की सटीकता 0 के भीतर है.5 मिमी, पाइपलाइन निर्माण मानकों की आवश्यकताओं को पूरा
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 2
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 3
उत्पाद पैरामीटर
गैर स्वयंचलित क्लैंप (मैनुअल खींच)
मॉडल
पाइप का आकार
पिस्टन नंबर
पिस्टन शक्ति
L
W
H
वजन
घन
(मिमी)
(KN)
(मिमी)
(मिमी)
(मिमी)
(किलो)
(m3)
HGDNQ6"
168
6X2
134
1473
150
150
36
0.04
HGDNQ8'
219
6X2
209
1593
189
189
53
0.06
HGDNQ10
273
6X2
382
1665
240
240
60
0.09
HGDNQ12-14"
305-357
6X2
405
1751
280
280
100
0.14
स्वयंचलित क्लैंप (अपनी शक्ति से चलता है)
मॉडल
पाइप का आकार (मिमी)
पिस्टन (नंबर)
पिस्टन
शक्ति (KN)
मोटर शक्ति (एचपी)
L (मिमी)
W (मिमी)
एच (मिमी)
वजन
(किलोग्राम)
घन
(M3)
HGDNQ16-18
406-457
8x2
959
1
2132
360
360
188
.29
HGDNQ20-22
508-559
10x2
1057
1.5
2434
480
480
296
.59
HGDNQ22-24
559-610
12x2
1268
1.5
2500
530
530
390
.72
HGDNQ24-26
६१०-६६०
12x2
1268
1.5
2672
580
580
418
.90
HGDNQ28-30
711-762
12x2
1748
1.5
2700
670
670
512
1.2
HGDNQ30-32
762-813
14x2
2937
3
2938
690
690
733
1.4
HGDNQ34-36
864-914
16x2
2937
3
3020
790
790
779
1.8
HGDNQ36-38
९१४-९६५
18x2
2937
3
3188
860
860
865
2.4
HGDNQ40-42
1016-1067
20x2
2937
3
3029
980
980
982
3.0
HGDNQ46-48
1168-1219
20x2
4855
3
3100
1050
1050
1420
3.7
HGDNQ48-50
1219-1270
22x2
4855
3
3517
1120
1120
1876
5.2
HGDNQ52-54
1321-1372
22x2
4855
3
3520
1210
1210
1988
5.4
HGDNQ56
1422
22x2
4855
3
3500
1310
1310
2187
6.6
HGDNQ60
1524
22x2
4855
3
3500
1310
1310
2187
6.6
HGDNQ62-66
१५७४-१६७६
24x2
4855
3
3864
1557
1557
2887
10.0
HGDNQ68-72
1727-1727
24x2
4855
3
3864
1557
1557
2887
10.0
HGDNQ76-80
१९३०-२०३२
30x2
4855
3
4000
1800
1800
3855
13.0
उत्पाद का मुख्य घटक
मुखपत्र के मुख्य घटक: मुखपत्र संयोजन (सूजन ब्लॉक), क्लीयरेंस सिलेंडर, ड्राइविंग असेंबली, वॉकिंग फ्रेम, वॉकिंग व्हील, ब्रेक असेंबली, गैस टैंक, फ्रंट केज फ्रेम, जॉयस्टिक (गैस पाइप), गैस पथ असेंबली आदि,बिजली स्रोत के रूप में संपीड़ित हवा द्वारा नियंत्रितनीचे दी गई तस्वीर देखें।
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 4

1, सामने के पिंजरे के फ्रेम

4पीठ की सूजन को रोकें

2, क्लियरेंस सिलेंडर

5गैस पथ

3, फ्रंटल सूजन ब्लॉक

6, गैस टैंक

7समायोज्य नट

10, ब्रेक संयोजन
13,पीछे चलने वाला पहिया

8मौखिक उपकरण

11चलना-फिरना

9, आगे चलने वाला पहिया

12, ड्राइविंग असेंबली
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 5
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 6
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 7
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 8
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 9
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 10
प्रमुख घटक का अनुप्रयोग
ए.सबसे पहले,वायु कंप्रेसरसे जुड़ा हुआ है।जॉयस्टिक (गैस पथ)और हवा के इनलेट पाइप परसामने के पिंजरे का फ्रेमएक उच्च दबाव नली और एक त्वरित जोड़ के साथ हवा भरने या भरने के उद्देश्य को प्राप्त करने के लिए;जॉयस्टिक (गैस पथ)तो नियंत्रण शाफ्ट पर जुड़ा हुआ हैसामने के पिंजरे का फ्रेमएक हुक से।
बी.जॉयस्टिक (गैस पथ)खोखले स्टील पाइप द्वारा वेल्डेड है, और इसका कार्य हैः
1,2, वायु मार्ग नियंत्रण: अग्र पंक्ति में वृद्धि, अग्र पंक्ति में संकुचन, पिछली पंक्ति में वृद्धि, पिछली पंक्ति में संकुचन, रिक्ति खोलना, रिक्ति बंद करना।मुखपत्र की आगे की गति को नियंत्रित करें.
सी.नियंत्रण केबलका उपयोग नियंत्रण के लिए किया जाता हैचलना चलना, ब्रेक लगाना, आगे और पीछे की ओर इशारा करना।चलते समय आगे चलने वाली केबल को कसकर रखना चाहिए और जब इसे छोड़ दिया जाए तो ऑटोमैटिक ब्रेक लगाया जाएगा ताकि पहाड़ी से उतरते समय बहुत तेज गति से रोका जा सके।यदि आगे बढ़ना आवश्यक है, तेजी से केबल कस और तेजी से केबल ढीला करने के लिए बिंदु चल रहा है का एहसास करने के लिए।
डी.गैस टैंकमुखपत्र के अंत में स्थापित है, और इसका कार्य निम्नानुसार हैः 1, पूरी मशीन के संतुलन को प्राप्त करें। 2, गैस भंडारण।
ई. मुखौटा संयोजनयह क्लैंप डिवाइस का मुख्य भाग है, जिसमें सिलेंडर, वितरक और दो समूहों के सूजन ब्लॉक (होल्डिंग पंजा) आदि शामिल हैं, जो मुख्य रूप से मिलान को पूरा करते हैं।
उत्पाद तस्वीरें
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 11
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 12
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 13
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 14
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 15
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 16
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 17
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 18
वायवीय आंतरिक लाइन-अप क्लैंप लंबी पाइपलाइन निर्माण के लिए अंतिम विकल्प 19
विंकू इंजीनियरिंग कं, लिमिटेड (विंकू) पाइप निर्माण, टैंक निर्माण पर ग्राहक, निर्माताओं, ईपीसी/सी कंपनियों के लिए सबसे उपयुक्त समाधान/उपकरण लाने में लगी हुई हैपाइपलाइन निर्माणऔद्योगिक उत्पादन लाइनें, स्वच्छ ऊर्जा परियोजना और अन्य औद्योगिक क्षेत्र।

हमारी सेवाएँ और ताकत
हमारे पास परियोजना निष्पादन के लिए कम समय देने के लिए ग्राहकों का समर्थन करने के लिए व्यवहार्य समाधान प्रदान करने की क्षमता है,परियोजना निविदा के चरण के दौरान कम मानव-घंटे की लागत और अधिक कुशल निर्माण/निर्माण विधि और बेहतर गुणवत्ता.

ग्राहक की सुविधा/साइट स्थान उपलब्धता के आधार पर, हम परियोजना कार्यक्रम, गुणवत्ता,लागत और उत्पादकता सुनिश्चित करने के लिए उत्पादन की गति परियोजना की आवश्यकता के अनुरूप है.

परियोजना निष्पादन का समर्थन करने के लिए, हम विभिन्न उपभोग्य सामग्रियों, औजारों, उपकरणों/मशीनों से लेकर विशेष वस्तुओं तक परियोजना सामग्री की शीघ्र आपूर्ति करने के लिए अग्निशमन के रूप में काम करने के लिए हमेशा तैयार हैं।लचीलापन के साथ, हम आवश्यक आपूर्ति संसाधनों की तलाश करने के लिए चीन में खरीद एजेंट के रूप में कार्य करने के लिए भी प्रसन्न हैं।
