गोल ट्यूब पाइपलाइन निर्माण के लिए वीडियो तकनीकी सहायता स्वचालित वेल्डिंग ट्रॉली

उत्पाद विवरण

Place of Origin: Jiangsu, China

ब्रांड नाम: WINCOO

भुगतान और शिपिंग की शर्तें

मूल्य: $1,850.00/sets 1-9 sets

सबसे अच्छी कीमत प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता देना:

Applicable Industries:	Manufacturing Plant, Construction works	Showroom Location:	None
Video outgoing-inspection:	Provided	Machinery Test Report:	Provided
Marketing Type:	New Product 2020	Warranty of core components:	1 Year
Core Components:	Motor	Condition:	New
Dimensions:	243331 cm	Weight:	16
Use:	Pipe welding machine	Voltage:	220V
वारंटी:	1 वर्ष	Key Selling Points:	Long Service Life
वजन (किग्रा):	16 किग्रा	उत्पाद का नाम:	कक्षीय पाइप वेल्डिंग मशीन
वेल्डिंग विधि:	स्वचालन टीआईजी वेल्डिंग	Application:	Pipe construction
ट्यूब का आकार:	गोल	बिक्री के बाद सेवा:	वीडियो तकनीकी सहायता
Moving mode:	Four-wheel drive	Walking speed:	0-700mm/min
स्विंग मोटर:	DC24V 18RPM

Applicable Industries:	Manufacturing Plant, Construction works
Showroom Location:	None
Video outgoing-inspection:	Provided
Machinery Test Report:	Provided
Marketing Type:	New Product 2020
Warranty of core components:	1 Year
Core Components:	Motor
Condition:	New
Dimensions:	243331 cm
Weight:	16
Use:	Pipe welding machine
Voltage:	220V
वारंटी:	1 वर्ष
Key Selling Points:	Long Service Life
वजन (किग्रा):	16 किग्रा
उत्पाद का नाम:	कक्षीय पाइप वेल्डिंग मशीन
वेल्डिंग विधि:	स्वचालन टीआईजी वेल्डिंग
Application:	Pipe construction
ट्यूब का आकार:	गोल
बिक्री के बाद सेवा:	वीडियो तकनीकी सहायता
Moving mode:	Four-wheel drive
Walking speed:	0-700mm/min
स्विंग मोटर:	DC24V 18RPM

गोल ट्यूब पाइपलाइन निर्माण के लिए वीडियो तकनीकी सहायता स्वचालित वेल्डिंग ट्रॉली

WINCOO ENGINEERING CO., LTD

विद्युत प्रकार

मैनुअल प्रकार

उत्पाद का परिचय

WQ-III पाइपलाइनों की आंतरिक और बाहरी दीवारों को वेल्ड करने के लिए उपयुक्त है। कोई रेल की आवश्यकता नहीं है और वेल्डिंग वर्कपीस की आर्क सतह के साथ की जा सकती है।

CO2 स्वचालित वेल्डिंग ट्रैक्टर का व्यापक रूप से जहाजों, पुलों, लोकोमोटिव, इस्पात संरचना, पेट्रोकेमिकल उद्योग और अन्य उद्योगों में उपयोग किया जाता है, जो विभिन्न वेल्डिंग संरचनाओं के लिए उपयुक्त है, जैसेःसुदृढीकरण प्लेटइसके मुख्य फायदे हैंः

1श्रम तीव्रता को कम करना और कार्य वातावरण में सुधार करना;

2, कार्य दक्षता में सुधार के लिए, यह मैन्युअल वेल्डिंग की 1.5 गुना है;

3मानव कारकों के कारण वेल्डिंग सीम की खराब गुणवत्ता से बचें, मैनुअल वेल्डिंग की दोष दर लगभग 20% है,और स्वचालित वेल्डिंग ट्रैक्टर कृत्रिम वेल्डिंग के कारण वेल्डिंग दोष दर का उत्पादन नहीं करेगाइसलिए इसका समग्र लाभ मैन्युअल वेल्डिंग से लगभग 200% अधिक है।

4वेल्डिंग गुणवत्ता की स्थिरता सुनिश्चित करने के लिए उच्च स्तर की स्वचालन;

5, सरल और सुविधाजनक संचालन, बहुत कुशल तकनीकी श्रमिकों की आवश्यकता नहीं है।

उत्पाद की विशेषताएं

1, डब्ल्यूक्यू-III स्विंग ऑटोमैटिक वेल्डिंग डिवाइस है, एक वेल्डिंग से व्यापक वेल्डिंग हो सकती है।

2स्विंग गति, स्विंग रेंज, केंद्र स्थिति और बाएं और दाएं निवास समय को समायोजित किया जा सकता है, जो वेल्ड के विभिन्न विनिर्देशों के लिए उपयुक्त है।

3छोटे आकार, हल्के वजन, स्थापित करने और स्थानांतरित करने में आसान, अकुशल श्रमिक भी वेल्डिंग कर सकते हैं।

4, वेल्डिंग के दौरान वेल्डिंग लाइन के डिस्कनेक्शन से बचने के लिए स्थायी चुंबक स्थापित किया गया है।

अनुप्रयोग वातावरण

विभिन्न इस्पात संरचनाओं के पाइप वेल्डिंग के लिए उपयुक्त।

प्रमुख घटक

घटक: वेल्डिंग पिस्टल स्विंग डिवाइस, स्लाइडर, वेल्डिंग पिस्टल हैंडल, कंट्रोल बॉक्स, कंट्रोल पैनल और अन्य सामान:

1स्विंग डिवाइसः पेंडुलम स्विंग वेल्डिंग के लिए वेल्डिंग बंदूक को चलाने के लिए प्रयोग किया जाता है

2ड्राइविंग पार्टः ट्रॉली का ड्राइविंग डिवाइस चार चुंबकीय पहियों, हेलिकल गियर, चेन और रैक से बना है

3, स्लाइडर भागः वेल्डिंग बंदूक की स्थिति को समायोजित करने के लिए उपयोग किया जाता है, आप वेल्डिंग से पहले और बाद में स्थिति को ठीक कर सकते हैं।

4, वेल्डिंग बंदूक फिटिंगः वेल्डिंग बंदूक क्लैंपिंग डिवाइस, यह वेल्डिंग बंदूक के कोण को समायोजित कर सकता है।

5, नियंत्रण बॉक्स: ट्रैक्टर की सभी गति को समायोजित किया जा सकता है। विवरण के लिए, नियंत्रण पैनल के संचालन विधि देखें

नियंत्रण कक्ष परिचय

1, वर्तमान और वोल्टेज को समायोजित करने के लिए बटनः मूल्य को बढ़ाने के लिए बटन को घड़ी की दिशा में घुमाएं (ट्रैक्टर में 3P और 8P के दो पावर प्लग हैं, जब 3P प्लग का उपयोग किया जाता है,वर्तमान और वोल्टेज समायोजन बटन अमान्य है, और फिर तार फीडर की धारा और वोल्टेज समायोजित किया जाना चाहिए; धारा और वोल्टेज नियंत्रण घुंडी 8P प्लग का उपयोग करते समय प्रभावी है);

2वेल्डिंग/नॉनवेल्डिंग के लिए चयन कुंजीः वेल्डिंग के लिए कुंजी वेल्डिंग स्थिति में होनी चाहिए।

3, बिंदु फ़ीडः मैनुअल वायर फ़ीड डिवाइस;

4, चलना स्विचः कार चलना और रोकना नियंत्रित, यदि "वेल्डिंग/गैर वेल्डिंग" स्विच "गैर वेल्डिंग" स्थिति में रखा गया है, चलना स्विच खोलें, ट्रैक्टर केवल वेल्डिंग के बिना चलना;

5चलने की गति समायोजनः ट्रैक्टर की चलने की गति के समायोजन बटन। ट्रैक्टर की चलने की गति को चलने की स्विच चालू करने के बाद समायोजित करने की सिफारिश की जाती है।

6चलने की दिशा का चयनः बाएं या दाएं चलना चुनें;

7, पावर स्विच और संकेतक प्रकाशः संकेतक प्रकाश बिजली चालू होने के बाद चालू है;

8, स्विंग नियंत्रण भागः यह स्विंग गति, स्विंग रेंज, बाएं और दाएं रहने का समय, केंद्र स्थिति और स्विंग मोड को समायोजित कर सकता है;

उत्पाद पैरामीटर

पद			पैरामीटर	नोट
ट्रैक्टर	विद्युत आपूर्ति	AC 220V
		आकार	240×330×310 मिमी	W×L×H
		वजन	16 किलो	स्विंगर सहित
		चलती मोड	चार पहिया ड्राइव	चुंबकीय पहिया
		चलने की गति	0∼700 मिमी/मिनट
नियंत्रण	स्विंग मोटर	DC24V 18RPM
		वेल्डिंग बंदूक की समायोज्य रेंज	ऊपर और नीचे
				पहले और बाद में	85 मिमी
				परिचालन कोण समायोजन सीमा	360°
				कोण समायोजन रेंज निष्पादित करें	0°
		परिचालन कार्य	स्विंग मोड
				स्विंग गति	0-10RPM ((स्केल के साथ दिखाएँ)
				स्विंग स्कोप	0-±10° (स्केल के साथ दिखाएँ)
				बाएं और दाएं निवास समय समायोजन	0-2S ((स्केल के साथ दिखाएँ)
				मध्य गति सीमा	0-±8°
				इंचिंग वायर फ़ीडिंग
				चलना शुरू/रुकता है
				वेल्डिंग करंट/वोल्टेज नियंत्रण
				चलने की दिशा का चयन
				चलने की गति विनियमन	0∼1000 मिमी/मिनट ((स्केल के साथ दिखाएँ)
				वेल्डिंग/नॉन-वेल्डिंग विकल्प

स्थापना और पैकिंग सूची

A. वेल्डिंग के लिए तैयारी

1वेल्डिंग के लिए आवश्यक उपकरण वेल्डिंग मशीनें और तार खिला उपकरण हैं।

2विशेष नियंत्रण केबल (AC 220V) की आवश्यकता होती है। विभिन्न वेल्डिंग बिजली आपूर्ति के लिए अलग-अलग केबल की आवश्यकता होती है।

3, वेल्डिंग के लिए CO2 टैंक की आवश्यकता होती है;

4, CO2 स्वचालित वेल्डिंग टॉर्च;

5, अन्य आवश्यक उपकरण;

B. ट्रैक्टर को जोड़ने की विधि

1, ट्रैक्टर को स्थापित करें और ट्रैक्टर को काम करने की सतह पर रखें;

2, तार को तार फीड ट्रे पर स्थापित करें और तार को टॉर्च के अंत तक खींचें;

3, टर्च का अंत तार फीडर से जुड़ा हुआ है;

4, नियंत्रण बिजली की आपूर्ति ट्रैक्टर के नियंत्रण कक्ष के 8P पोर्ट से जुड़ी है;

5, नियंत्रण बिजली केबल AC 220 से जुड़ा हुआ है;

6, विशेष नियंत्रण केबल में चार जोड़ होते हैं, एक 220V बिजली की आपूर्ति से जुड़ा होता है, दूसरा वेल्डिंग कार से जुड़ा होता है और अन्य दो क्रमशः वेल्डिंग मशीन और वायर ट्रांसफर मशीन होते हैं.

C. पैकिंग सूची
भागों का नाम	मात्रा	इकाई	नोट
चलने वाला वेल्डिंग ट्रैक्टर	1	सेट
घुमावदार नाक	1	सेट
विद्युत लाइन	1	पीसी	लगभग 10-15 मीटर
वेल्डिंग टॉर्च सिग्नल केबल	1	पीसी	लगभग 0.5 मीटर
स्विंग सिग्नल लाइन	1	पीसी	लगभग 0.5 मीटर
विनिर्देश	1	पीसी
आंतरिक हेक्सागोन उपकरण	1	सेट

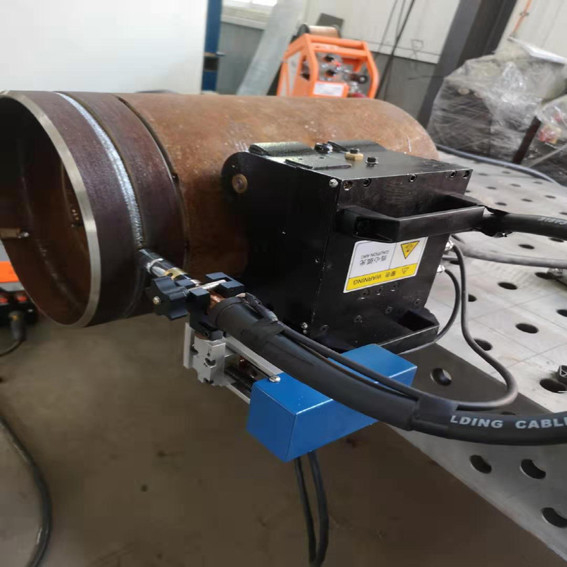

उत्पाद तस्वीरें

विंकू इंजीनियरिंग कं, लिमिटेड (विंकू) पाइप निर्माण, टैंक निर्माण पर ग्राहक, निर्माताओं, ईपीसी/सी कंपनियों के लिए सबसे उपयुक्त समाधान/उपकरण लाने में लगी हुई हैपाइपलाइन निर्माणऔद्योगिक उत्पादन लाइनें, स्वच्छ ऊर्जा परियोजना और अन्य औद्योगिक क्षेत्र।

हमारी सेवाएँ और ताकत
हमारे पास परियोजना निष्पादन के लिए कम समय देने के लिए ग्राहकों का समर्थन करने के लिए व्यवहार्य समाधान प्रदान करने की क्षमता है,परियोजना निविदा के चरण के दौरान कम मानव-घंटे की लागत और अधिक कुशल निर्माण/निर्माण विधि और बेहतर गुणवत्ता.

ग्राहक की सुविधा/साइट स्थान उपलब्धता के आधार पर, हम परियोजना कार्यक्रम, गुणवत्ता,लागत और उत्पादकता सुनिश्चित करने के लिए उत्पादन की गति परियोजना की आवश्यकता के अनुरूप है.

परियोजना निष्पादन का समर्थन करने के लिए, हम विभिन्न उपभोग्य सामग्रियों, औजारों, उपकरणों/मशीनों से लेकर विशेष वस्तुओं तक परियोजना सामग्री की शीघ्र आपूर्ति करने के लिए अग्निशमन के रूप में काम करने के लिए हमेशा तैयार हैं।लचीलापन के साथ, हम आवश्यक आपूर्ति संसाधनों की तलाश करने के लिए चीन में खरीद एजेंट के रूप में कार्य करने के लिए भी प्रसन्न हैं।
