तेजी से और सटीक प्रदर्शन के साथ टैंक निर्माण SAW स्वचालित वेल्डिंग मशीन

उत्पाद विवरण

उत्पत्ति के प्लेस: जियांगसू, चीन

ब्रांड नाम: WINCOO

भुगतान और शिपिंग की शर्तें

मूल्य: $6,500.00/sets 1-9999 sets

पैकेजिंग विवरण: कार्टून

आपूर्ति की क्षमता: 3000 सेट/सेट प्रति माह

सबसे अच्छी कीमत प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता देना:

लागू उद्योग:	विनिर्माण संयंत्र, निर्माण कार्य	शोरूम स्थान:	कोई नहीं
वीडियो आउटगोइंग-निरीक्षण:	प्रदान किया गया	मशीन परीक्षण रिपोर्ट:	प्रदान किया गया
विपणन प्रकार:	नया उत्पाद 2020	मुख्य घटकों की गारंटी:	1 वर्ष
प्रमुख घटक:	मोटर	स्थिति:	नया
गठन का समय:	मानक	वेल्डिंग मोड:	TIG/MIG/MAG/SAW (वैकल्पिक)
वेल्डिंग व्यास:	80 मिमी	आयाम:	245520290 मिमी
प्रयोग:	टैंक सीम वेल्डिंग	वोल्टेज:	220 वोल्ट
वारंटी:	1 वर्ष	प्रमुख बिक्री बिंदु:	स्वचालित
वजन (किग्रा):	10.4 किग्रा	पावर (किलोवाट):	4
उत्पाद का नाम:	टैंक वेल्डिंग मशीन	आवेदन:	टैंक निर्माण
काम प्रणाली:	ऑटो सीम वेल्डर	वेल्डिंग विधि:	मैग वेल्डिंग
रंग:	ग्राहक	वेल्डिंग सामग्री:	कार्बन स्टीललेस स्टील एल्यूमीनियम

लागू उद्योग:	विनिर्माण संयंत्र, निर्माण कार्य
शोरूम स्थान:	कोई नहीं
वीडियो आउटगोइंग-निरीक्षण:	प्रदान किया गया
मशीन परीक्षण रिपोर्ट:	प्रदान किया गया
विपणन प्रकार:	नया उत्पाद 2020
मुख्य घटकों की गारंटी:	1 वर्ष
प्रमुख घटक:	मोटर
स्थिति:	नया
गठन का समय:	मानक
वेल्डिंग मोड:	TIG/MIG/MAG/SAW (वैकल्पिक)
वेल्डिंग व्यास:	80 मिमी
आयाम:	245520290 मिमी
प्रयोग:	टैंक सीम वेल्डिंग
वोल्टेज:	220 वोल्ट
वारंटी:	1 वर्ष
प्रमुख बिक्री बिंदु:	स्वचालित
वजन (किग्रा):	10.4 किग्रा
पावर (किलोवाट):	4
उत्पाद का नाम:	टैंक वेल्डिंग मशीन
आवेदन:	टैंक निर्माण
काम प्रणाली:	ऑटो सीम वेल्डर
वेल्डिंग विधि:	मैग वेल्डिंग
रंग:	ग्राहक
वेल्डिंग सामग्री:	कार्बन स्टीललेस स्टील एल्यूमीनियम

तेजी से और सटीक प्रदर्शन के साथ टैंक निर्माण SAW स्वचालित वेल्डिंग मशीन

WINCOO ENGINEERING CO., LTD

टैंक वेल्डिंग के लिए एक सरल, सस्ता और उपयोग में आसान सीधा या लचीला रेल वेल्डर।

लचीला रेल ट्रैक

सीधी रेल ट्रैक

उत्पाद की विशेषताएं

I. उत्पाद के वेल्डिंग गुण

1, वेल्डिंग हैंडलिंग तकनीकों के 5 प्रकार से लैस, मैनुअल हैंडलिंग का सही अनुकरण, वेल्डिंग सीम की समान उपस्थिति, तेज और अधिक स्थिर।

2, वेल्ड चौड़ाई 0-30 मिमी व्यापक सीमा समायोजन, पतली प्लेट, मोटी प्लेट वेल्डिंग के सभी प्रकार के अनुकूल कर सकते हैं।

3, वेल्ड चौड़ाई 0-30 मिमी व्यापक सीमा समायोजन, पतली प्लेट, मोटी प्लेट वेल्डिंग के सभी प्रकार के अनुकूल कर सकते हैं।

4, मशीन सभी प्रकार की दूरी विखंडन वेल्डिंग का एहसास कर सकते हैं, लंबाई और गति इच्छा पर समायोजित किया जा सकता है।

5, मशीन बिना प्रज्वलन के वेल्डिंग प्रक्षेपवक्र का प्रदर्शन कर सकती है, सुविधाजनक और सहज ज्ञान युक्त है।

6, नियंत्रण कक्ष पूर्ण डिजिटल डिस्प्ले है, समायोजन और रिकॉर्ड डेटा के लिए आसान है, स्मृति समारोह के साथ, पिछले की स्वतः वसूली

अगले उपयोग के समय डेटा।

7वेल्डिंग के बाद स्वचालित स्टॉप, सीमित स्टॉप संपर्क मशीन की दो चलती दिशाओं में सेट किया जाता है, संपर्क बिंदु पहले से वेल्ड के अंत में रखा जाता है,ओवर-वेल्डिंग को रोकने के लिए बिंदु पर स्वचालित रोक.

II. उत्पाद डिजाइन विशेषताएं

1, मशीन का स्लाइडिंग ट्रैक उन्नत मशीन टूल्स के लिए विशेष रूप से उपयोग किए जाने वाले रैखिक ट्रैक को अपनाता है, जिसमें शून्य रिक्ति संचालन, सुचारू रूप से चलना, कोई अटकना, कोई विरूपण नहीं है,और मशीन की उच्च अखंडता.

2, मशीन की सभी दिशाओं को उच्च परिशुद्धता पेंच पिच द्वारा समायोजित किया जाता है, तेजी से, अधिक स्थिर और अधिक सटीक।

3, सभी भागों को उन्नत सीएनसी मशीन टूल्स द्वारा संसाधित किया जाता है, जो सटीकता और स्थायित्व में काफी सुधार करते हैं।

4, पूरी उच्च तापमान छिड़काव प्रक्रिया + एल्यूमीनियम ऑक्सीकरण, ताकि मशीन की समग्र उपस्थिति एक उच्च स्तर पर हो।

5, विशेष रोबोट वेल्डिंग बंदूक से लैस, वेल्डिंग गुणवत्ता बेहतर और अधिक स्थिर है।

III. विशेषताओं का उपयोग करके उत्पाद समग्र

1, मशीन एकीकृत डिजाइन है, उपयोग करने में आसान है, जबकि गड़बड़ बाहरी नियंत्रण लाइनों के सभी प्रकार को कम करने, प्रभावी ढंग से लाइन और नियंत्रण को नुकसान को रोकने,कार्य वातावरण को अधिक संक्षिप्त बनाएं.

2, ट्रैक पर लम्बी चुंबकीय सीट वजन और स्विचों की संख्या को कम करती है, एक ही सक्शन बल के साथ, इसे एक महिला के लिए भी स्थापित करना आसान बनाता है।

3, ट्रैक अंत के लिए विशेष कनेक्शन प्लेट का डिजाइन उल्लेखनीय है। बोल्ट का उपयोग आगे की दिशा में किया जाता है, जो दो या दो से अधिक ट्रैक को एक लंबी संपूर्णता में जोड़ सकता है। बोल्ट रिवर्स उपयोग,ट्रैक को तेज़ बना सकता है, सटीक लूप, ताकि अनंत चक्र की लंबाई.

4, मशीन ड्राइव और नियंत्रण सभी AC 20V वोल्टेज को अपनाते हैं, अधिक सुरक्षित।

5, इस मशीन द्वारा प्रयुक्त पेशेवर वेल्डिंग बंदूक को विभिन्न वेल्डिंग बंदूक जोड़ों के लिए अनुकूलित किया जा सकता है, कोई फर्क नहीं पड़ता कि आप अन्य वेल्डिंग मशीन का उपयोग कर रहे हैं, पूरी तरह से इस्तेमाल किया जा सकता है।

6, मशीन टूलबॉक्स के साथ आता है हमारी कंपनी की मूल रचना है। टूलबॉक्स का उपयोग करना आसान और टिकाऊ है। कुछ आवश्यक छोटे उपकरण टूलबॉक्स में संग्रहीत हैं,जो उपयोगकर्ताओं के लिए औजारों की खोज करने के समय को कम कर सकता है और कार्य दक्षता में सुधार कर सकता है. यह के साथ सुसज्जित हैः फ्यूज, वेल्डिंग बंदूक प्रवाहकीय नोजल, सभी प्रकार के आंतरिक वर्ग कोण रिंच, बॉक्स शासक, नोटपैड, कलम, आदि जब एक सही वेल्ड समायोजित किया जाता है, वेल्ड मापदंडों,वेल्डिंग मशीन के वोल्टेज और वर्तमान और मशीन के नियंत्रण कक्ष पर विभिन्न मापदंडों दर्ज कर रहे हैं. जब अगली बार एक ही वेल्ड का सामना किया जाता है, इनपुट मापदंडों और वेल्ड की सही प्रतिलिपि.

7, लचीला और उपयोग करने में सुविधाजनक, गैर वेल्डर एक सही वेल्ड को वेल्ड कर सकता है, एक व्यक्ति एक ही समय में एक से अधिक मशीनों का संचालन कर सकता है, श्रम लागत को बहुत कम कर सकता है, वेल्ड की गुणवत्ता में सुधार कर सकता है,कार्य दक्षता में सुधार.

उत्पाद पैरामीटर
पद	पैरामीटर			नोट्स
पद		सीधी रेल प्रकार	नरम रेल प्रकार	नोट्स
बाहरी बिजली स्रोत	AC 220V 50/60 Hz			तीन छेद
कार्य शक्ति स्रोत	AC 20V			प्रत्येक चालक का उपयोग
आयाम	245520280 सेमी	245520290 सेमी	लंबाईचौड़ाईऊंचाई
वजन	8.6 किलो	10.4 किलो	मुख्य मेजबान
ट्रैक का प्रकार	रैखिक गति मार्गदर्शक	स्वयं संरेखित लचीला स्लाइड रेल
ड्राइव मोड	गियर ड्राइव	स्प्रोकेट ड्राइव
वेल्डिंग गति	0~1650 मिमी/मिनट			सबसे तेज़
सबसे पतली अवशोषण प्लेट की मोटाई	3 मिमी			चुंबकीय रूप से आकर्षक धातु
वेल्डिंग बंदूक की समायोजन सीमा	65 मिमी			ऊपर और नीचे की ओर बढ़ते हुए
		80 मिमी			बाएं और दाएं के लिए इंचिंग
		+ -60°			झुकाव कोण
		+ -25°			मार्चिंग कोण
		बाएं रुकें, दाएं रुकें			स्विंगिंग रूप
परिचालन कार्य	0-100 मिमी/मिनट			स्विंग गति
		0-2.5s			बाएं और दाएं रहने का समय
		+-14 मिमी			झुकाव चौड़ाई
		+-5 मिमी			मुआवजा केंद्र

स्थापना प्रक्रिया

सीधी रेल की स्थापना: चरण.1

* पटरियों पर चुंबक सीटों के तीन सेट स्थापित करने के लिए छह एम 4 * 12 हेक्स सॉकेट बोल्ट का उपयोग करें। ध्यान दें कि चुंबक हैंडल चुंबकीय पट्टी की दिशा में है। पटरियों को इकट्ठा किया गया है।अंतहीन परिसंचरण उपयोग के लिए ट्रैक का एक और सेट अंत कनेक्शन प्लेट से जुड़ा जा सकता है.

कदम।2

* वेल्डिंग रोबोट को ट्रैक के एक छोर से ट्रैक पर स्थापित करें। ध्यान दें कि चलने वाला क्लच खुली स्थिति में है। उपयोग करते समय क्लच बंद स्थिति में है।

लचीली रेल की स्थापना: चरण.1

* तीन चुंबक सेटों को 12 M6*16 फ्लैट हेड बोल्ट के साथ ट्रैक के बीच में तीन चुंबक स्थितियों पर स्थापित करें और उन्हें कसें।

कदम।2

* ट्रैक क्लच को छोड़ दें, वेल्डिंग रोबोट को ट्रैक पर स्थापित करें, क्लच को बंद करें, और मेजबान उपयोग में होने पर सामान्य रूप से चल सकता है।

कदम।3

* चुंबक एल्यूमीनियम ब्लॉक पर तीन M6 * 16 फ्लैट बोल्ट के साथ प्रेसिंग प्लेट, अल्ट्रा-पतले फ्लैट पैड और सॉफ्ट रेल को स्थापित करें, पट्टा कसें और इकट्ठा करें।ट्रैक के अंत का एक और सेट वायरलेस परिसंचरण के लिए प्लेट के नीचे डाला जा सकता है.

कदम।4

* बाहरी सहायक उपकरण को उचित ऊंचाई पर समायोजित करें और वेल्डिंग के दौरान वेल्डिंग भागों पर स्लाइडिंग समर्थन रखें, जो वेल्डिंग गन ऊंचाई या कंपन को प्रभावी ढंग से रोक सकता है।

प्रमुख घटक
नहीं.	पद	विन्यास	मात्रा	टिप्पणियाँ
1	मशीन का शरीर	चलती प्रणाली	1 सेट	यात्रा करने के लिए ड्राइव करें
				ऑसिलेटर	1 सेट	स्विंग
				नियंत्रण प्रणाली	1 सेट
				यात्रा स्विच	दो सेट	निर्दिष्ट स्थिति पर स्वचालित रूप से वेल्डिंग बंद
				लचीला रेल/ट्रैक	2 पीसी	1.5m * 2 सेट
				चुंबक धारक	8 त्स	4 सेट/ पीसी
2	वेल्डिंग शक्ति	ट्रांसफार्मर, फ्यूज आदि	1 सेट	AC220V से AC20V
3	वेल्डिंग पावर सोर्स	मिग 500	1 सेट	5 मीटर नियंत्रण केबल 1.5 ग्राउंड केबल, 3 मीटर वेल्डिंग केबल और बंदूक धारक, और वेल्डिंग टॉर्च, तार फीडर और गैस मीटर सहित
4	वेल्डिंग केबल और बंदूक धारक	5 मीटर	1 सेट	स्वचालित वेल्डिंग के लिए विशेष वेल्डिंग बंदूक
5	स्पेयर पार्ट	फ्यूज	5 पीसी	1 ए
5	स्पेयर पार्ट		स्पेयर पार्ट	वेल्डिंग मशाल का प्रवाहक नोजल	2 पीसी	Φ1.0、Φ1.4 प्रत्येक के साथ
6	टूलकिट	हेक्सागोन सॉकेट रिंच कुंजी	4 पीसी	आकार 3、4、5、6हर एक
				योग्यता प्रमाण पत्र	1 पीसी
				निर्देश	1 पीसी

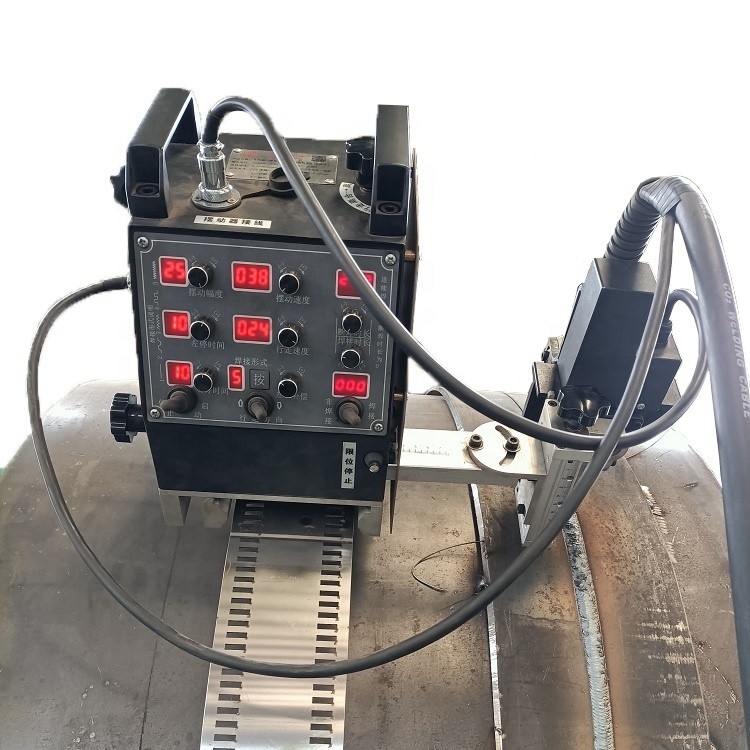

उत्पाद तस्वीरें

विंकू इंजीनियरिंग कं, लिमिटेड (विंकू) पाइप निर्माण, टैंक निर्माण पर ग्राहक, निर्माताओं, ईपीसी/सी कंपनियों के लिए सबसे उपयुक्त समाधान/उपकरण लाने में लगी हुई हैपाइपलाइन निर्माणऔद्योगिक उत्पादन लाइनें, स्वच्छ ऊर्जा परियोजना और अन्य औद्योगिक क्षेत्र।

हमारी सेवाएँ और ताकत
हमारे पास परियोजना निष्पादन के लिए कम समय देने के लिए ग्राहकों का समर्थन करने के लिए व्यवहार्य समाधान प्रदान करने की क्षमता है,परियोजना निविदा के चरण के दौरान कम मानव-घंटे की लागत और अधिक कुशल निर्माण/निर्माण विधि और बेहतर गुणवत्ता.

ग्राहक की सुविधा/साइट स्थान उपलब्धता के आधार पर, हम परियोजना कार्यक्रम, गुणवत्ता,लागत और उत्पादकता सुनिश्चित करने के लिए उत्पादन की गति परियोजना की आवश्यकता के अनुरूप है.

परियोजना निष्पादन का समर्थन करने के लिए, हम विभिन्न उपभोग्य सामग्रियों, औजारों, उपकरणों/मशीनों से लेकर विशेष वस्तुओं तक परियोजना सामग्री की शीघ्र आपूर्ति करने के लिए अग्निशमन के रूप में काम करने के लिए हमेशा तैयार हैं।लचीलापन के साथ, हम आवश्यक आपूर्ति संसाधनों की तलाश करने के लिए चीन में खरीद एजेंट के रूप में कार्य करने के लिए भी प्रसन्न हैं।
