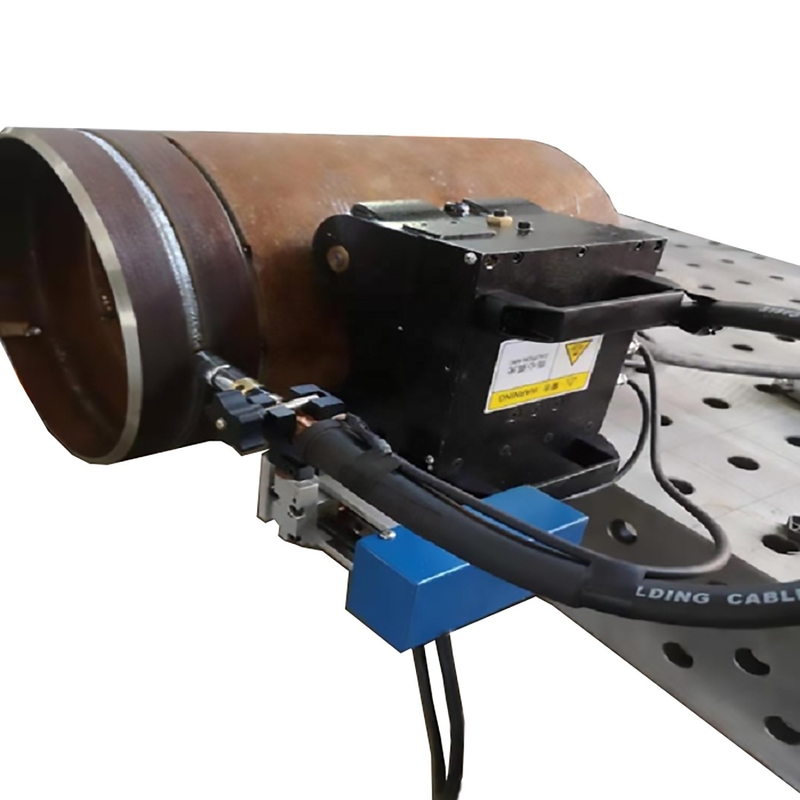

स्वचालित टीआईजी वेल्डिंग विधि एमआईजी पाइपलाइन वेल्डिंग मशीन चुंबकीय पाइप वेल्डिंग के लिए

उत्पाद विवरण

Place of Origin: Jiangsu, China

ब्रांड नाम: WINCOO

भुगतान और शिपिंग की शर्तें

मूल्य: $4,120.00/sets 1-99 sets

Packaging Details: carton

Supply Ability: 3000 Set/Sets per Month

सबसे अच्छी कीमत प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता देना:

Applicable Industries:	Manufacturing Plant, Construction works	Showroom Location:	None
वीडियो आउटगोइंग-निरीक्षण:	प्रदान किया गया	मशीन परीक्षण रिपोर्ट:	प्रदान किया गया
विपणन प्रकार:	नया उत्पाद 2020	मुख्य घटकों की गारंटी:	1 वर्ष
प्रमुख घटक:	मोटर	Condition:	New
Dimensions:	243331 cm	वजन:	16
Use:	Pipe welding machine	वोल्टेज:	220 वोल्ट
Warranty:	1 Year	प्रमुख बिक्री बिंदु:	लंबी सेवा जीवन
Weight (KG):	16 KG	Product name:	Automatic steel pipe welder
वेल्डिंग विधि:	स्वचालन टीआईजी वेल्डिंग	आवेदन:	पाइप निर्माण
ट्यूब का आकार:	गोल	बिक्री के बाद सेवा:	वीडियो तकनीकी सहायता
मूविंग मोड:	चार पहिया ड्राइव	Walking speed:	0-700mm/min
Swing motor:	DC24V 18RPM

Applicable Industries:	Manufacturing Plant, Construction works
Showroom Location:	None
वीडियो आउटगोइंग-निरीक्षण:	प्रदान किया गया
मशीन परीक्षण रिपोर्ट:	प्रदान किया गया
विपणन प्रकार:	नया उत्पाद 2020
मुख्य घटकों की गारंटी:	1 वर्ष
प्रमुख घटक:	मोटर
Condition:	New
Dimensions:	243331 cm
वजन:	16
Use:	Pipe welding machine
वोल्टेज:	220 वोल्ट
Warranty:	1 Year
प्रमुख बिक्री बिंदु:	लंबी सेवा जीवन
Weight (KG):	16 KG
Product name:	Automatic steel pipe welder
वेल्डिंग विधि:	स्वचालन टीआईजी वेल्डिंग
आवेदन:	पाइप निर्माण
ट्यूब का आकार:	गोल
बिक्री के बाद सेवा:	वीडियो तकनीकी सहायता
मूविंग मोड:	चार पहिया ड्राइव
Walking speed:	0-700mm/min
Swing motor:	DC24V 18RPM

स्वचालित टीआईजी वेल्डिंग विधि एमआईजी पाइपलाइन वेल्डिंग मशीन चुंबकीय पाइप वेल्डिंग के लिए

WINCOO इंजीनियरिंग कंपनी, लिमिटेड

इलेक्ट्रिक प्रकार

मैनुअल प्रकार

उत्पाद परिचय

WQ-III पाइपलाइनों की आंतरिक और बाहरी दीवारों की वेल्डिंग के लिए उपयुक्त है। रेल की आवश्यकता नहीं है और वर्कपीस की चाप सतह के साथ वेल्डिंग की जा सकती है।

CO2 स्वचालित वेल्डिंग ट्रैक्टर का व्यापक रूप से जहाजों, पुलों, लोकोमोटिव, स्टील संरचना, पेट्रोकेमिकल उद्योग और अन्य उद्योगों में उपयोग किया जाता है, जो विभिन्न प्रकार की वेल्डिंग संरचनाओं के लिए उपयुक्त है, जैसे: सुदृढीकरण प्लेट, रिब प्लेट, वेल्डिंग के क्रॉस पार्ट्स, बॉक्स बीम वेल्डिंग, आदि। इसके मुख्य लाभ हैं:

1, श्रम की तीव्रता कम करें और काम करने के माहौल में सुधार करें;

2, काम करने की दक्षता में सुधार करने के लिए, यह मैनुअल वेल्डिंग का 1.5 गुना है;

3, मानव कारकों के कारण वेल्डिंग सीम की खराब गुणवत्ता से बचें, मैनुअल वेल्डिंग की दोष दर लगभग 20% है, और स्वचालित वेल्डिंग ट्रैक्टर कृत्रिम वेल्डिंग के कारण वेल्डिंग दोष दर का उत्पादन नहीं करेगा। इसलिए, इसका व्यापक लाभ मैनुअल वेल्डिंग की तुलना में लगभग 200% अधिक है;

4, वेल्डिंग गुणवत्ता की स्थिरता सुनिश्चित करने के लिए स्वचालन की उच्च डिग्री;

5, सरल और सुविधाजनक संचालन, बहुत कुशल तकनीकी श्रमिकों की आवश्यकता नहीं है।

उत्पाद की विशेषताएं

1, WQ-III स्विंग स्वचालित वेल्डिंग डिवाइस है, एक वेल्डिंग व्यापक वेल्ड प्राप्त कर सकता है।

2, स्विंग गति, स्विंग रेंज, केंद्र स्थिति और बाएं और दाएं निवास समय को समायोजित किया जा सकता है, जो वेल्ड के विभिन्न विनिर्देशों के लिए उपयुक्त है।

3, छोटे आकार, हल्के वजन, स्थापित करने और ले जाने में आसान, अकुशल श्रमिक भी वेल्डिंग कर सकते हैं।

4, वेल्डिंग के दौरान वेल्डिंग लाइन के डिस्कनेक्शन से बचने के लिए स्थायी चुंबक स्थापित है।

आवेदन वातावरण

विभिन्न स्टील संरचनाओं की पाइप वेल्डिंग के लिए उपयुक्त।

प्रमुख घटक

घटक: वेल्डिंग गन स्विंग डिवाइस, स्लाइडर, वेल्डिंग गन हैंडल, कंट्रोल बॉक्स, कंट्रोल पैनल और अन्य सहायक उपकरण:

1, स्विंग डिवाइस: पेंडुलम स्विंग वेल्डिंग के लिए वेल्डिंग गन को चलाने के लिए उपयोग किया जाता है

2. ड्राइविंग भाग: ट्रॉली का ड्राइविंग डिवाइस चार चुंबकीय पहियों, हेलिकल गियर, चेन और स्प्रोकेट से बना है

3, स्लाइडर भाग: वेल्डिंग गन की स्थिति को समायोजित करने के लिए उपयोग किया जाता है, आप वेल्डिंग से पहले और बाद में स्थिति को ठीक कर सकते हैं।

4, वेल्डिंग गन फिक्स्चर: वेल्डिंग गन क्लैंपिंग डिवाइस, यह वेल्डिंग गन के कोण को समायोजित कर सकता है।

5, कंट्रोल बॉक्स: ट्रैक्टर के सभी आंदोलनों को समायोजित किया जा सकता है। विवरण के लिए, कंट्रोल पैनल की संचालन विधि देखें

कंट्रोल पैनल परिचय

1, करंट और वोल्टेज को समायोजित करने के लिए नॉब: मान बढ़ाने के लिए नॉब को दक्षिणावर्त घुमाएं (ट्रैक्टर में 3P और 8P के दो पावर प्लग हैं, 3P प्लग का उपयोग करते समय, करंट और वोल्टेज समायोजन नॉब अमान्य है, और फिर वायर फीडर के करंट और वोल्टेज को समायोजित किया जाना चाहिए; करंट और वोल्टेज कंट्रोल नॉब 8P प्लग का उपयोग करते समय प्रभावी है);

2, वेल्डिंग/गैर-वेल्डिंग के लिए चयन नॉब: वेल्ड करने के लिए नॉब को वेल्डिंग स्थिति में होना चाहिए;

3, पॉइंट फीड: मैनुअल वायर फीड डिवाइस;

4, वॉकिंग स्विच: कार को चलने और रोकने को नियंत्रित करें, यदि "वेल्डिंग/गैर-वेल्डिंग" स्विच "गैर-वेल्डिंग" स्थिति में रखा गया है, तो वॉकिंग स्विच खोलें, ट्रैक्टर केवल वेल्डिंग के बिना चलता है;

5, वॉकिंग स्पीड एडजस्टमेंट: ट्रैक्टर वॉकिंग स्पीड का एडजस्टिंग नॉब। वॉकिंग स्विच चालू करने के बाद ट्रैक्टर वॉकिंग स्पीड को एडजस्ट करने की सलाह दी जाती है;

6, चलने की दिशा का चुनाव: बाएं या दाएं चलने का चुनाव करें;

7, पावर स्विच और इंडिकेटर लाइट: पावर चालू होने के बाद इंडिकेटर लाइट चालू होती है;

8, स्विंग कंट्रोल भाग: यह स्विंग गति, स्विंग रेंज, बाएं और दाएं रहने का समय, केंद्र स्थिति और स्विंग मोड को समायोजित कर सकता है;

उत्पाद पैरामीटर

आइटम			पैरामीटर	ध्यान दें
ट्रैक्टर	बिजली की आपूर्ति	AC 220V
		आकार	240×330×310 मिमी	W×L×H
		वज़न	16 किलो	स्विंगर सहित
		चलने का तरीका	चार पहिया ड्राइव	चुंबक-पहिया
		चलने की गति	0∼700mm/मिनट
नियंत्रण	स्विंग मोटर	DC24V 18RPM
		वेल्डिंग गन की समायोज्य सीमा	ऊपर और नीचे
				पहले और बाद में	85 मिमी
				ऑपरेटिंग कोण समायोजन रेंज	360°
				कोण समायोजन रेंज ले जाएं	0°
		ऑपरेटिंग फ़ंक्शन	स्विंग मोड
				स्विंग गति	0-10RPM(स्केल के साथ दिखाएं)
				स्विंग स्कोप	0-±10°(स्केल के साथ दिखाएं)
				बाएं और दाएं निवास समय समायोजन	0-2S(स्केल के साथ दिखाएं)
				आंदोलन की केंद्रीय सीमा	0-±8°
				इंचिंग वायर फीडिंग
				चलना शुरू/बंद होता है
				वेल्डिंग करंट/वोल्टेज नियंत्रण
				चलने की दिशा का चुनाव
				चलने की गति विनियमन	0∼1000mm/मिनट(स्केल के साथ दिखाएं)
				वेल्डिंग/गैर-वेल्डिंग विकल्प

स्थापना और पैकिंग सूची

A. वेल्डिंग की तैयारी

1, वेल्डिंग के लिए आवश्यक उपकरण वेल्डिंग मशीन और वायर फीडिंग डिवाइस हैं;

2, विशेष नियंत्रण केबल (AC 220V) की आवश्यकता होती है। विभिन्न वेल्डिंग बिजली आपूर्ति के लिए अलग-अलग केबल की आवश्यकता होती है;

3, वेल्डिंग के लिए CO2 टैंक की आवश्यकता होती है;

4, CO2 स्वचालित वेल्डिंग मशाल;

5, अन्य आवश्यक उपकरण;

B. ट्रैक्टर कनेक्शन विधि

1, ट्रैक्टर स्थापित करें और ट्रैक्टर को कार्य सतह पर रखें;

2, वायर को वायर फीड ट्रे पर स्थापित करें और वायर को मशाल के अंत तक खींचें;

3, मशाल का अंत वायर फीडर से जुड़ा है;

4, नियंत्रण बिजली आपूर्ति ट्रैक्टर के कंट्रोल पैनल के 8P पोर्ट से जुड़ी है;

5, कंट्रोल पावर केबल AC 220 से जुड़ा है;

6, विशेष नियंत्रण केबल में चार जोड़ होते हैं, एक 220V बिजली आपूर्ति से जुड़ा होता है, दूसरा वेल्डिंग कार से जुड़ा होता है, और अन्य दो क्रमशः वेल्डिंग मशीन और वायर ट्रांसफर मशीन हैं।

C. पैकिंग सूची
भागों का नाम	मात्रा	इकाई	ध्यान दें
चलने वाला वेल्डिंग ट्रैक्टर	1	सेट
स्विंगिंग नाक	1	सेट
पावर लाइन	1	पीसीएस	लगभग 10-15 मीटर
वेल्डिंग मशाल सिग्नल केबल	1	पीसीएस	लगभग 0.5 मीटर
स्विंग सिग्नल लाइन	1	पीसीएस	लगभग 0.5 मीटर
विशिष्टता	1	पीसीएस
इनर हेक्सागोन टूल	1	सेट

उत्पाद तस्वीरें

Wincoo Engineering Co., Ltd (WINCOO) पाइप निर्माण, टैंक निर्माण, पाइपलाइन निर्माण, औद्योगिक उत्पादन लाइनों, स्वच्छ ऊर्जा परियोजना और अन्य औद्योगिक क्षेत्र में ग्राहक, फैब्रिकेटर, ईपीसी/सी कंपनियों के लिए सबसे उपयुक्त समाधान/उपकरण लाने में लगी हुई है।

हमारी सेवाएं और ताकत
हमारे पास परियोजना बोली के चरण के दौरान कम परियोजना निष्पादन समय, कम मानव-घंटे की लागत और उच्च दक्षता निर्माण/निर्माण विधि और बेहतर गुणवत्ता के साथ ग्राहकों को सम्मानित करने के लिए काम करने योग्य समाधान प्रदान करने की क्षमता है।

क्लाइंट की सुविधा/साइट स्पेस की उपलब्धता के आधार पर, हम परियोजना कार्यक्रम, गुणवत्ता, लागत और उत्पादकता पर मिलान किए गए कॉन्फ़िगरेशन का अध्ययन/डिज़ाइन और प्रस्तुत करने में सक्षम हैं ताकि यह गारंटी दी जा सके कि उत्पादन की गति परियोजना की आवश्यकता के अनुसार है।

परियोजना निष्पादन का समर्थन करने के लिए, हम हमेशा परियोजना सामग्री पर विभिन्न उपभोग्य सामग्रियों, उपकरणों, उपकरणों/मशीनों से लेकर विशेष माल तक तत्काल आपूर्ति देने के लिए फायरमैन के रूप में काम करने के लिए तैयार रहते हैं। लचीलेपन के साथ, हम आवश्यक आपूर्ति संसाधनों की तलाश के लिए चीन में खरीद एजेंट के रूप में भी काम करने में प्रसन्न हैं।
