उत्पाद विवरण
भुगतान और शिपिंग की शर्तें
Model NO.: |
WHL-III |
कीवर्ड: |
टैंक वेल्डिंग ट्रैक्टर |
External Power Source: |
AC 220V 50/60 Hz |
कामकाजी शक्ति स्रोत: |
एसी 20 वी |
वेल्डिंग गति: |
0 ~ 1650 मिमी/मिनट |
प्लेट की मोटाई: |
3 मिमी |
Transport Package: |
Export Package |
Specification: |
Stainless steel |
Trademark: |
WINCOO |
Origin: |
China |
आपूर्ति की क्षमता: |
3000 सेट/माह |
Cooling Way: |
Air Cooling |
शैली: |
पोर्टेबल |
आवृति सीमा: |
मध्यवर्ती आवृत्ति |
विद्युत प्रवाह: |
डीसी |
कार्य -रूप: |
एक-शरीर |
प्रकार: |
जलमग्न-चाप वेल्डर |
अनुकूलन: |
उपलब्ध -- अनुकूलित अनुरोध |
Model NO.: |
WHL-III |
कीवर्ड: |
टैंक वेल्डिंग ट्रैक्टर |
External Power Source: |
AC 220V 50/60 Hz |
कामकाजी शक्ति स्रोत: |
एसी 20 वी |
वेल्डिंग गति: |
0 ~ 1650 मिमी/मिनट |
प्लेट की मोटाई: |
3 मिमी |
Transport Package: |
Export Package |
Specification: |
Stainless steel |
Trademark: |
WINCOO |
Origin: |
China |
आपूर्ति की क्षमता: |
3000 सेट/माह |
Cooling Way: |
Air Cooling |
शैली: |
पोर्टेबल |
आवृति सीमा: |
मध्यवर्ती आवृत्ति |
विद्युत प्रवाह: |
डीसी |
कार्य -रूप: |
एक-शरीर |
प्रकार: |
जलमग्न-चाप वेल्डर |
अनुकूलन: |
उपलब्ध -- अनुकूलित अनुरोध |

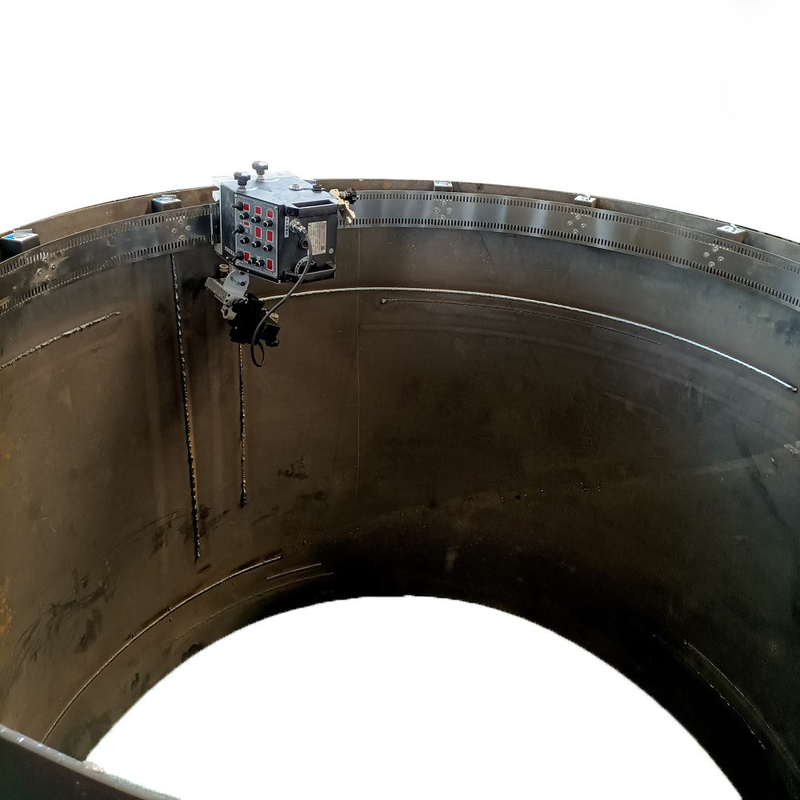

टैंक वेल्डिंग के लिए एक सरल, सस्ता और उपयोग में आसान सीधा या लचीला रेल वेल्डर।
इस मशीन में निम्नलिखित विशेषताएं हैं:
I. उत्पाद वेल्डिंग विशेषताएं
1, 5 प्रकार की वेल्डिंग हैंडलिंग तकनीकों से लैस, मैनुअल हैंडलिंग का एकदम सही अनुकरण, वेल्डिंग सीम की समान उपस्थिति, तेज और अधिक स्थिर।
2, वेल्ड चौड़ाई 0-30 मिमी विस्तृत रेंज समायोजन, सभी प्रकार की पतली प्लेट, मोटी प्लेट वेल्डिंग के अनुकूल हो सकती है।
3, वेल्ड चौड़ाई 0-30 मिमी विस्तृत रेंज समायोजन, सभी प्रकार की पतली प्लेट, मोटी प्लेट वेल्डिंग के अनुकूल हो सकती है।
4, मशीन सभी प्रकार की दूरी असंतुलित वेल्डिंग का एहसास कर सकती है, लंबाई और गति को इच्छानुसार समायोजित किया जा सकता है।
5, मशीन इग्निशन के बिना वेल्डिंग प्रक्षेपवक्र का प्रदर्शन कर सकती है, सुविधाजनक और सहज।
6, नियंत्रण कक्ष पूर्ण डिजिटल डिस्प्ले है, डेटा को समायोजित और रिकॉर्ड करना आसान है, मेमोरी फ़ंक्शन के साथ, अगली बार उपयोग करने पर अंतिम डेटा का स्वचालित पुनर्प्राप्ति।
7, वेल्डिंग के बाद स्वचालित स्टॉप, मशीन की दो रनिंग दिशाओं में सीमित स्टॉप संपर्क सेट किया गया है, संपर्क बिंदु को वेल्ड के अंत में पहले से रखा गया है, ओवर-वेल्डिंग को रोकने के लिए बिंदु पर स्वचालित स्टॉप।
II. उत्पाद डिज़ाइन की गई विशेषताएं
1, मशीन का स्लाइडिंग ट्रैक उन्नत मशीन टूल्स के लिए विशेष रूप से उपयोग किए जाने वाले रैखिक ट्रैक को अपनाता है, जिसमें शून्य क्लीयरेंस ऑपरेशन, सुचारू संचालन, कोई अटक नहीं, कोई विकृति नहीं, और मशीन की उच्च अखंडता होती है।
2, मशीन के सभी दिशाओं को उच्च परिशुद्धता पेंच पिच द्वारा समायोजित किया जाता है, तेज, अधिक स्थिर और अधिक सटीक।
3, सभी भागों को उन्नत सीएनसी मशीन टूल्स द्वारा संसाधित किया जाता है, जो सटीकता और स्थायित्व में बहुत सुधार करते हैं।
4, संपूर्ण उच्च तापमान छिड़काव प्रक्रिया + एल्यूमीनियम ऑक्सीकरण, ताकि मशीन की समग्र उपस्थिति उच्च स्तर तक पहुंच जाए।
5, विशेष रोबोट वेल्डिंग गन से लैस, वेल्डिंग की गुणवत्ता बेहतर और अधिक स्थिर है।
III. उत्पाद समग्र उपयोग विशेषताएं
1, मशीन एकीकृत डिजाइन है, उपयोग में आसान है, जबकि सभी प्रकार की गड़बड़ बाहरी नियंत्रण लाइनों को कम करती है, प्रभावी रूप से लाइन और नियंत्रण को नुकसान से बचाती है, जिससे काम करने का वातावरण अधिक संक्षिप्त हो जाता है।
2, ट्रैक पर लम्बा चुंबकीय सीट एक ही सक्शन बल के साथ स्विच के वजन और संख्या को कम करता है, जिससे एक महिला के लिए भी इसे स्थापित करना आसान हो जाता है।
3, ट्रैक एंड के लिए विशेष कनेक्टिंग प्लेट का डिज़ाइन उल्लेखनीय है। बोल्ट का उपयोग आगे की दिशा में किया जाता है, जो दो या अधिक पटरियों को एक लंबे पूरे में जोड़ सकता है। बोल्ट रिवर्स उपयोग, ट्रैक को तेज, सटीक गोद बना सकता है, ताकि लंबाई अनंत चक्र हो।
4, मशीन ड्राइव और नियंत्रण सभी एसी 20V वोल्टेज को अपनाते हैं, अधिक सुरक्षित।
5, इस मशीन द्वारा उपयोग की जाने वाली पेशेवर वेल्डिंग गन को विभिन्न वेल्डिंग गन जोड़ों के अनुकूल बनाया जा सकता है, चाहे आप अन्य वेल्डिंग मशीन का उपयोग कर रहे हों, पूरी तरह से उपयोग किया जा सकता है।
6, मशीन के साथ आने वाला टूलबॉक्स हमारी कंपनी का मूल निर्माण है। टूल बॉक्स उपयोग में आसान और टिकाऊ है। कुछ आवश्यक छोटे उपकरण टूल बॉक्स में संग्रहीत हैं, जो उपयोगकर्ताओं के लिए उपकरणों की खोज में लगने वाले समय को कम कर सकते हैं और कार्य कुशलता में सुधार कर सकते हैं। यह सुसज्जित है: फ्यूज, वेल्डिंग गन कंडक्टिव नोजल, सभी प्रकार के आंतरिक वर्ग कोण रिंच, बॉक्स शासक, नोटबुक, पेन, आदि। जब एक आदर्श वेल्ड को समायोजित किया जाता है, तो वेल्ड पैरामीटर, वेल्डिंग मशीन का वोल्टेज और करंट और मशीन के कंट्रोल पैनल पर विभिन्न पैरामीटर रिकॉर्ड किए जाते हैं। जब अगली बार एक ही वेल्ड का सामना किया जाता है, तो पैरामीटर इनपुट करें और वेल्ड की सही प्रतिलिपि बनाएं।
7, उपयोग में लचीला और सुविधाजनक, गैर-वेल्डर एक आदर्श वेल्ड को वेल्ड कर सकता है, एक व्यक्ति एक ही समय में एक से अधिक मशीन का संचालन कर सकता है, श्रम लागत को बहुत कम कर सकता है, वेल्ड की गुणवत्ता में सुधार कर सकता है, कार्य कुशलता में सुधार कर सकता है।
तकनीकी पैरामीटर
| आइटम | पैरामीटर | नोट | |
| सीधा रेल प्रकार | सॉफ्ट रेल प्रकार | ||
| बाहरी बिजली स्रोत | एसी 220V 50/60 हर्ट्ज | थ्री-होल | |
| कार्यशील बिजली स्रोत | एसी 20V | प्रत्येक ड्राइवर का उपयोग | |
| आयाम | 245*520*280cm | 245*520*290cm | लंबाई*चौड़ाई*ऊंचाई |
| वजन | 8.6kg | 10.4kg | मुख्य इंजन |
| ट्रैक प्रकार | रैखिक गति गाइड | स्व-संरेखण लचीला स्लाइड रेल | |
| ड्राइव मोड | गियर ड्राइव | स्पॉकेट ड्राइव | |
| वेल्डिंग गति | 0~1650mm/min | सबसे तेज़ | |
| सबसे पतला सोखना प्लेट मोटाई | 3mm | चुंबकीय रूप से आकर्षक धातु | |
| वेल्डिंग गन समायोजन रेंज | 65mm | इंचिंग ऊपर और नीचे के लिए | |
| 80mm | इंचिंग बाएं और दाएं के लिए | ||
| + 60° | स्विंगिंग कोण | ||
| + 25° | मार्चिंग एंगल | ||
| बाएं रोको, दाएं रोको | स्विंगिंग फॉर्म | ||
| ऑपरेटिंग फ़ंक्शन | 0-100mm/min | स्विंगिंग गति | |
| 0-2.5s | बाएं और दाएं निवास समय | ||
| +14mm | स्विंगिंग चौड़ाई | ||
| +5mm | मुआवजे के लिए केंद्र | ||
वेल्डिंग प्रक्रियाचरण 1: ट्रैक पर 3 सेट चुंबक सीटों को स्थापित करने के लिए 6 M4X12 हेक्सागोन सॉकेट स्क्रू का उपयोग करें। ध्यान दें कि चुंबक हैंडल रैक दिशा में है। ट्रैक को इकट्ठा किया गया है। ट्रैक का एक और सेट एंड कनेक्टिंग प्लेट पर ओवरलैप किया जा सकता है और अनिश्चित काल तक उपयोग किया जा सकता है।
चरण 2: 12 M6X16 फ्लैट हेड बोल्ट का उपयोग करके ट्रैक के बीच में 3 चुंबक पदों पर 3 सेट चुंबक माउंट करें। कस लें।
चरण 3: ट्रैक क्लच जारी करें, ट्रैक पर वेल्डिंग रोबोट स्थापित करें, क्लच बंद करें, और होस्ट ट्रैक पर स्लाइड कर सकता है। चलने वाले क्लच को छोड़ें या बंद करें, उपयोग में होने पर मुख्य इंजन सामान्य रूप से चल सकता है।
चरण 4: ट्रैक के एक छोर से ट्रैक पर वेल्डिंग रोबोट होस्ट स्थापित करें, खुले स्थान पर चलने वाले क्लच पर ध्यान दें। उपयोग किए जाने पर क्लच बंद स्थिति में होता है।
चरण 5: प्रेसिंग प्लेट, अल्ट्रा-थिन फ्लैट पैड और सॉफ्ट रेल को 3 M6X16 फ्लैट बोल्ट के साथ चुंबक एल्यूमीनियम ब्लॉक पर बारी-बारी से स्थापित करें, ट्रैक को कस लें और इकट्ठा करें। ट्रैक के एक अन्य सेट के सिरों को अनंत परिसंचरण के लिए प्लैटन के नीचे डाला जा सकता है।
चरण 6: बाहरी सहायक को एक उचित ऊंचाई पर समायोजित करें, बाहरी सहायक वेल्डिंग के दौरान वेल्डिंग गन पर स्लाइड कर रहा है, प्रभावी रूप से वेल्डिंग गन को ऊंचा और नीचा या हिलने से रोक सकता है।
