उत्पाद विवरण
Place of Origin: CHINA
ब्रांड नाम: WINCOO
प्रमाणन: CE
Model Number: MEGW-I-Z/D
भुगतान और शिपिंग की शर्तें
Minimum Order Quantity: 1 set
मूल्य: USD+1400~3080+set
Packaging Details: Export package
Delivery Time: 30 days
Payment Terms: L/C, D/P, T/T
Supply Ability: 100 set/month
After-sales service provided: |
Engineers available to service machinery overseas |
Voltage: |
380v/50hz or customized |
Usage: |
girth seam and longitudinal seam welding |
प्रमाणन: |
CE,SGS |
Warranty: |
1 Year |
After-sales service provided: |
Engineers available to service machinery overseas |
Voltage: |
380v/50hz or customized |
Usage: |
girth seam and longitudinal seam welding |
प्रमाणन: |
CE,SGS |
Warranty: |
1 Year |

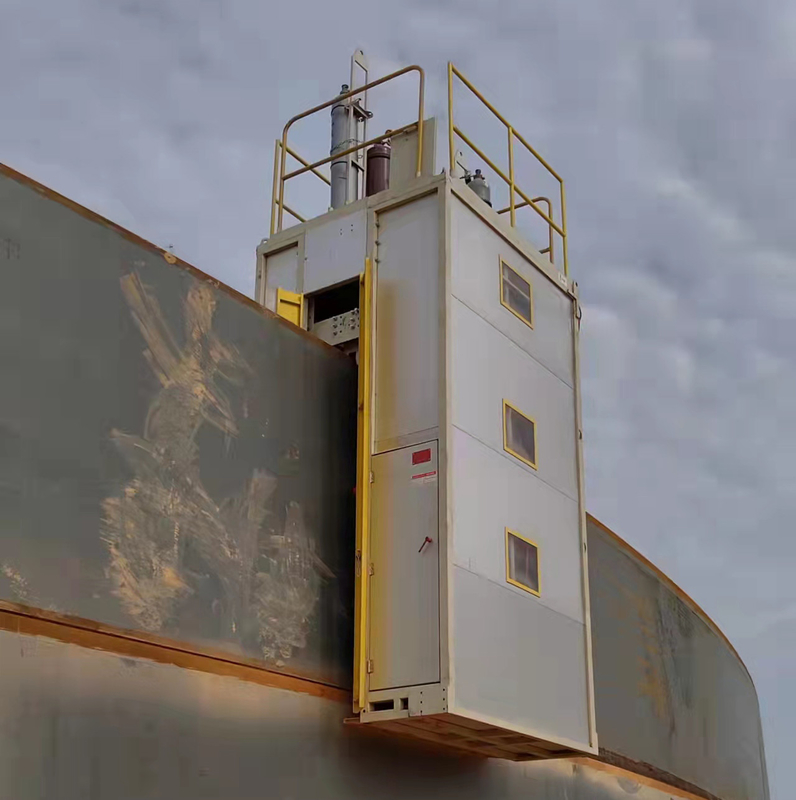

ईजीडब्ल्यू वर्टिकल गैस-इलेक्ट्रिक वेल्डर एक अत्यधिक प्रभावी स्वचालित वेल्डिंग मशीन है जो वेल्डिंग प्रक्रिया पर नियंत्रण को बढ़ाने के लिए करंट फीडबैक क्लोज-लूप तकनीक का उपयोग करती है। इसकी मुख्य विशेषता 10 मिमी से 50 मिमी तक की मोटाई के साथ एक ही वेल्ड पास बनाने की क्षमता है, यह सब पानी से ठंडा होता है। मशीन स्वचालित रूप से पिघले हुए पूल के तरल स्तर को भी नियंत्रित करती है और उपयोग किए जा रहे तार की लंबाई को समायोजित करती है। इसके अतिरिक्त, यह कॉम्पैक्ट और हल्का है, जिससे इसका उपयोग और अपडेट करना आसान हो जाता है। इस बहुमुखी वेल्डर का व्यापक रूप से विभिन्न उद्योगों जैसे पेट्रोलियम, रसायन, ब्लास्ट फर्नेस और शिपबिल्डिंग में उपयोग किया जाता है।
| मॉडल | MEGW-I-Z/D |
| वेल्डिंग मुद्रा |
80~800A
|
| वेल्डिंग वोल्टेज | 20~45V |
| वेल्डिंग गति | 100~300mm/मिनट |
| पावर इनपुट | 380/3PH/50Hz |
| रेटेड पावर | 25kw |
| ग्रूव | V/X ग्रूव |
| स्थिति | वर्टिकल सीम (3G) |
| पूर्ण यात्रा गति | 2650mm/मिनट |
| कैरिज की पूर्ण यात्रा गति |
350mm/मिनट
|
| टैंक व्यास | 5.0m और उससे ऊपर |
| तार व्यास | Φ1.6mm |
| प्लेट की मोटाई | 10 ~45mm |
| शेल की चौड़ाई | नीचे से ऊपर 1.5~3.2m |
| टॉर्च समायोजन | 3 अक्ष |
| टॉर्च ऊपर/नीचे समायोजन | ±25mm |
| टॉर्च fwd/rev समायोजन | ±25 |
1. मास्टर फ्रेम
ईजीडब्ल्यू वेल्डर का मास्टर फ्रेम संरचनात्मक स्टील और स्क्वायर ट्यूब सदस्यों से बना है।
स्थापना विधि: नीचे से ऊपर
न्यूनतम व्यास: Φ5.0m
शेल की चौड़ाई: नीचे से ऊपर 1.5-3.0m
2. ईजीडब्ल्यू वेल्डिंग कैरिज और नियंत्रण
नियंत्रण विधि: क्लोज-लूप नियंत्रण या ओपन-लूप नियंत्रण, जिसे स्विच द्वारा चुना जाता है।
2.1, ट्रैवलिंग मोटर जापान में बनी है।
2.2, क्लच: हाँ, इसका उपयोग कैरिज को मैन्युअल रूप से ले जाने के लिए किया जाता है
2.3, नियंत्रण
a. बटन (आर्क स्टार्ट; आर्क स्टॉप; फीड वायर)
b. लाइट (पावर चालू/बंद; स्वचालित रूप से यात्रा करना)
c. मीटर (एम्पीयर मीटर 2.5G; वोल्ट मीटर 2.5G)
d. स्विच (कैरिज ऊपर/नीचे)
e. नॉब (वेल्डिंग करंट; वेल्डिंग वोल्टेज; स्टिक आउट; ओपन-लूप नियंत्रण के समय यात्रा गति)
2.4, ऑसिलेटर और नियंत्रण
a. आयाम: 0-50mm
b. आवृत्ति: प्रति मिनट 0-50 T
c. ठहरने का समय: 0-3s
d. डीसी मोटर: 52W
2.5, टॉर्च और इसका समायोजन
a. पानी ठंडा करने वाला टॉर्च
~व्यास: 1.6 ~2.4mm
~पानी ठंडा करना
b. समायोजन
~वर्टिकल समायोजन : 100mm
~क्षैतिज समायोजन : 100mm
2.6, कठोर रेल (3.5m, जिसमें 6 पीसी इलेक्ट्रिक मैग्नेट शामिल हैं)
a. कठोर रेल
b. रैक रेल के सामने वाले हिस्से पर स्थापित है, और यह रेल के जीवन को बढ़ाता है।
c. इलेक्ट्रिक मैग्नेट
2.7, कॉपर बैकिंग बार
a. X ग्रूव के लिए 5 पीस और V ग्रूव के लिए 5 पीस
b. लंबाई : 500mm/पीस
2.8, पानी और पानी वितरक
a. पानी कूलर के साथ आपूर्ति किया गया फ़िल्टर
b. पावर इनपुट: 220V/1PH/50HZ (विक्रेता द्वारा आपूर्ति किया गया ट्रांसफार्मर)
c. पानी की क्षमता: 100L
d. पंप पावर: 370W
3. केबल असेंबली
वेल्डिंग केबल : 120mm2×60m
नियंत्रण केबल : 10p×2.5mm2×60m
पावर केबल : 3p×4mm2×60m
ग्राउंड केबल : 120mm2×5m
